Тип машины фильтра роторного барабанчика Китая танк XLJ обработки сточных вод микро- нержавеющий
Принцип деятельности
Фильтр роторного барабанчика микро- новый Н тип оборудования разъединения тверд-жидкости, который может эффектно уменьшить приостанавливанные твердые тела (SS) в нечистотах. Свой принцип работы является следующим: подачи нечистот в неубедительный барабанчик, и должное к силе тяжести, он двигает от внутренней стороны фильтра к наружной стороне. Отток, приостанавливанные твердые тела в воде поглощен внутри фильтра нержавеющей стали. Вращая барабанчик вращает медленно, и backwashing насос рисует и фильтрует выходящее для того чтобы backwash сетка фильтра. Топя пропуски воды через сопло вверху барабанчик для того чтобы потопить фильтр от снаружи к внутренности фильтра. Помытые твердые примеси в атмосфере собраны танком собрания воды backwash и discharged от оборудования через трубу нечистот.
Параметры
| Тип | Входящая труба | Труба выхода | Очищая труба | Труба переполнения | C | D | E | F | G | K | L | S | U | |
| ZL350X600 | DN100 | DN150 | DN15 | DN80 | 1195 | 600 | 880 | 1100 | 620 | 600 | 540 | 760 | 735 | 550 |
| ZL610X610 | DN150 | DN200 | DN15 | DN80 | 1290 | 610 | 1385 | 1395 | 750 | 1000 | 630 | 885 | 748 | 945 |
| ZL610X1220 | DN200 | DN250 | DN20 | DN150 | 1940 | 1220 | 1385 | 1595 | 950 | 1000 | 830 | 1085 | 1360 | 945 |
| ZL610X1830 | DN250 | DN300 | DN25 | DN150 | 2425 | 1830 | 1385 | 1745 | 1100 | 1000 | 980 | 1235 | 2025 | 945 |
| ZL800X1830 | DN300 | DN350 | DN25 | DN150 | 2425 | 1830 | 1450 | 1935 | 1200 | 1190 | 980 | 1330 | 2025 |
1255 |
| Зазор Адвокатуры (mm) | 0,25 | 0,5 | 0,75 | 1 | 1,5 | 2,5 | Dia барабанчика (mm) | Длина барабанчика (mm) | Сила (kw) |
| Тип | пропускная способность (rrP/h) | ||||||||
| ZL350X600 | 8 | 15 | 20 | 25 | 32 | 42 | 350 | 600 | 0,25 |
| ZL610X610 | 33 | 60 | 81 | 100 | 130 | 170 | 610 | 610 | 0,55 |
| ZL610X1220 | 65 | 120 | 162 | 200 | 260 | 340 | 610 | 1220 | 0,75 |
| ZL610X1830 | 100 | 180 | 243 | 306 | 397 | 520 | 610 | 1830 | 0,75 |
| ZL800X1830 | 175 | 315 | 436 | 535 | 695 | 912 | 800 | 1830 | 1,1 |
Структура оборудования
Тип микро- фильтр роторного барабанчика, пожалуйста ссылается на правое изображение для структуры основных частей оборудования:
1. Прибор привода: Он обеспечивает силу для вращения барабанчика, принимает безредукторную передачу, никакую промежуточную пару передачи, и имеет простую и стабилизированную структуру;
2. Тело коробки: Тело коробки полу-закрытая структура и несущая барабанчика. Зона входа воды и улучшены зона спокойного течения внутрь, так, что подача воды в барабанчик будет стабилизирована, и фильтруя влияние;
3. Крышка: Держите всю машину в закрытой структуре, эффектно избегайте выплеска воды, и улучшайте работая кольцо
территория;

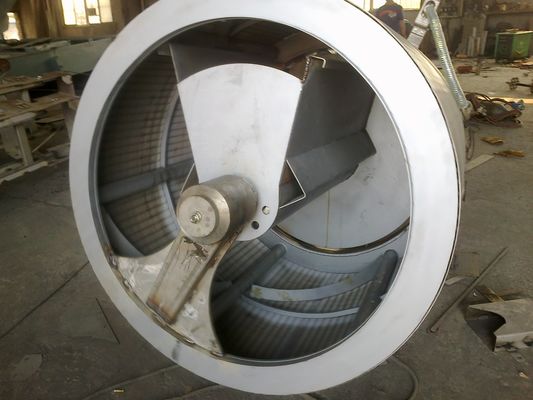

4. Роторный барабанчик: Это несущая сетки микро-фильтра, с одним концом закрыл и другая открытая структура. Фильтрат входит в через открытый конец и discharged после быть фильтрованным фильтром. Закрытый конец соединен с задающим усилителем;
5. Топя прибор: обеспечить защиту для чистки и регенерации микро- фильтра. Это оборудование обеспечивает двухсторонний очищая водный путь. Когда концентрация приостанавливанного дела в фильтрате высока, двухстороннюю чистку можно повернуть дальше для обеспечения очищая влияния фильтра;
6. Микро- фильтр: Этот компонент компонент ядра прибора. Точная сетка нержавеющей стали 316L в этой части соединена с верхней и более низкой рамкой взаимн решетки стального провода циркуляра нержавеющей стали 316L особенным технологическим прочессом, и отжата в рамке плиты нержавеющей стали, так, что сетка фильтра гарантирует достаточную зону фильтрации и достаточную прочность. Сравненный с другими фиксируя методами, этот вид круговой стальной рамки ячеистой сети более ровен, и вероятность перехватывать и вытягивать filamentous приостанавливанное дело в нечистотах ниже, которые полно гарантируют влияние очистки сточных вод. Дизайн собрания сетки фильтра и тела барабанчика изобретателен, которую можно легко демонтировать и установить;
7. Жидкостное ровное обнаружение: Это оборудование оборудовано с жидкостным ровным прибором обнаружения, который может обнаружить низкую, уровни средства и прилива. Его можно совместить с преобразователем частоты автоматически для того чтобы осуществить деятельность низкого уровня, средних и высокоскоростных прибора привода, который может обеспечить что расширено фильтруя влияние и сделать жизненный цикл оборудования. Оно также имеет ультра-низкое выключение уровня воды и ультравысокие функции ровного сигнала тревоги воды;
8. Дверь замечания: Передвижная дверь замечания удобна для ежедневного осмотра, обслуживания и тщательного осмотра, и отверстие и заключение гибки;
9. Танк разрядки нечистот: Танк собрания на барабанчике может собрать приостанавливанное дело перехваченное фильтрацией в танк нечистот. В то же время, точное приостанавливанное дело вставляя к сетке фильтра и сетка помыты моя прибором и нечистоты также собраны в танке нечистот и discharged через трубу нечистот, так как грязь не аккумулирует внутри оборудования;
10. Прибор поддержки: сыграйте роль в поддерживать нормальное функционирование барабанчика. Сделанный из особенных не требующих ухода материалов, отсутствие потребности для смазки и профилактического обслуживания, длинного срока службы и легких разборки и замены;
11. Топя водяная помпа: Обеспечивает высоконапорное, источник чистой воды для топя прибора, и очищая водный источник принят от воды фильтрованной в одиночку. Для предотвращения сопла от закупоривать, дополнительный фильтр установлен в трубопровод к более полно для обеспечения очищая влияния топя прибора на фильтре. Количество топя воды необходимо этим оборудованием очень небольшое, определяющ только около 0,5% из своих собственных перерабатывающих мощностей, изготовляющ это оборудование более энергосберегающим и экологически дружелюбный;
12. Система тубопровода: для входа и выхода воды, и для опорожнять оборудования самого.
Основные особенности
1. Превосходное представление средств массовой информации фильтра. Средство фильтра используемое в фильтре этого оборудования нержавеющая сталь. Сравненный с материалом ткани и полиэстера волокна фильтра turntable, оно имеет много преимуществ: хорошее единообразие поры, высокая прочность на растяжение, быстрая фильтруя скорость, продолжительная стойкость, не легкие для того чтобы преградить, и сильное сопротивление corrosiveness.
2. Легкий для замены фильтра. Независимую сетку можно извлечь независимо без влияния других фильтров.
3. Сильное сопротивление удара. Оборудование может работать нормально когда вода SS входа не выше чем 40mg/L1.
4. Фильтр может бежать непрерывно. Backwashing и фильтровать не влияют на один другого.
5. Небольшая главная потеря. Главная потеря чем 30cm.
6. Хорошее влияние обработки. Выходящие качественные SS чем 10mg/L.
7. Побегите полностью автоматизированный контроль.
8. Небольшой след ноги. В случае такого же тома воды обработки, зона типа микро- оборудования TR фильтрации гораздо небольшее чем другое технологическое оборудование фильтрации.
9. Backwashing уничтожает меньшую воду. Примеси не легки для того чтобы аккумулировать на сетке фильтра, и вода backwash высоконапорная может легко извлечь примеси. Используемая вода принята от фильтрованной воды, и расход воды 0,3% из обработанного тома воды, который гораздо ниже чем расход воды -5% 3% других подобных фильтров
10. Низкое работая энергопотребление, меньше чем 1/4 других подобных фильтров, производственные затраты в тонну воды 0,002 юаня.
Применение
1. Завод по обработке нечистот: стандартный модернизируя проект модернизировать выходящее уровень b для того чтобы выровнять a
2. Повторное пользование исправленной воды: Глубоко фильтруйте неразрешимые приостанавливанные твердые примеси в атмосфере через это оборудование для того чтобы достигнуть цели повторно использовать воды;
3. Промышленная обработка сточных вод: Согласно требованиям разных видов индустрий, это оборудование может отделить и фильтровать воду используемую для того чтобы сделать уместное качество воды встретить цель пользы предприятия, или соотвествуйте уместные разрядки охраны окружающей среды.
Упаковка и доставка
Водонепроницаемая упаковка с международным стандартом экспорта 20ft, 40ft, контейнер 40hp. Штуцеры оборудования, электрический двигатель и шкаф силы будут упакованы в деревянной коробке случая или утюга. Другое оборудование будет упаковано тканью Цвет-нашивок пластиковой.
