Колосниковый грохот реки охраны природы воды стиля SL нержавеющий механический используемый для реки насосной
К нашим клиентам:
Мы не профессиональны в изображении украшая, все наши сфотографированы на месте или в нашей мастерской. Мы принимаемся за изготовлять почти все виды оборудований обработки сточных вод. Любой вопрос, пожалуйста чувствует свободным связаться мы. Спасибо.
Параметры
|
Параметр Тип |
SL-2500 |
| Ширина x оборудования (mm) | 2500 |
| Ширина канала (mm) | X+100 |
| Ширина Адвокатуры (mm) | X-140 |
| Космос Адвокатур (mm) | 40-150 |
| Угол установки | 70-80 |
| Скорость (m/min) | ≈3 |
| Сила мотора (kw) | 1.1-2.2 |
Применение

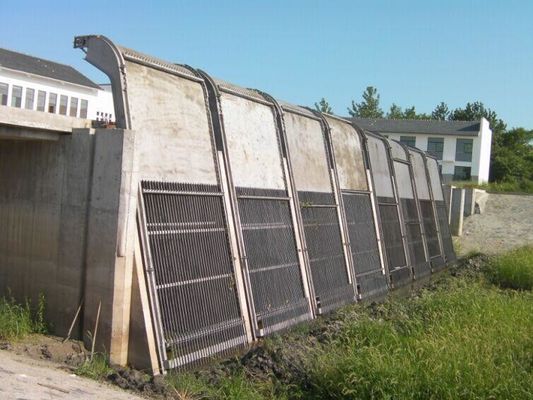

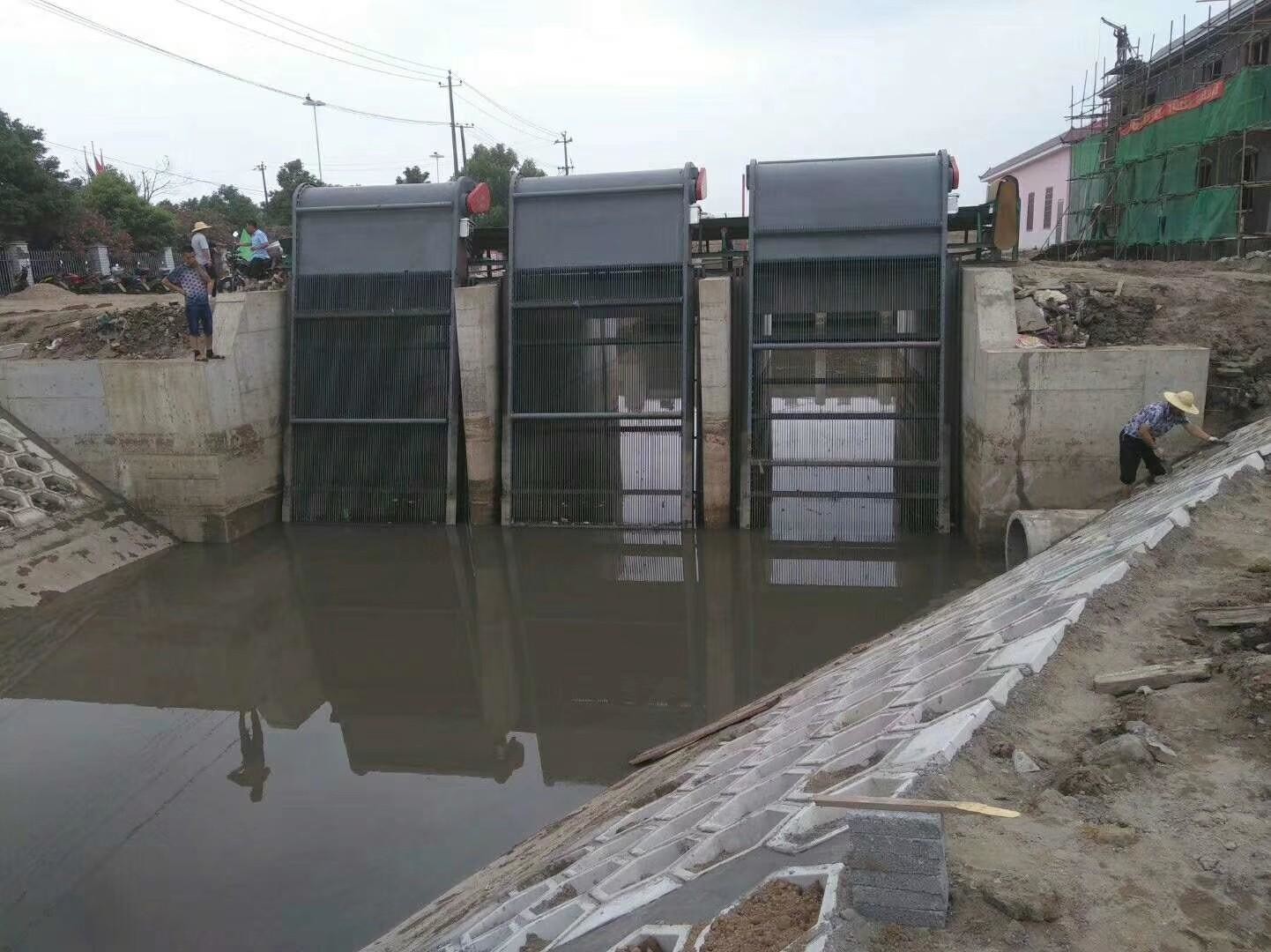

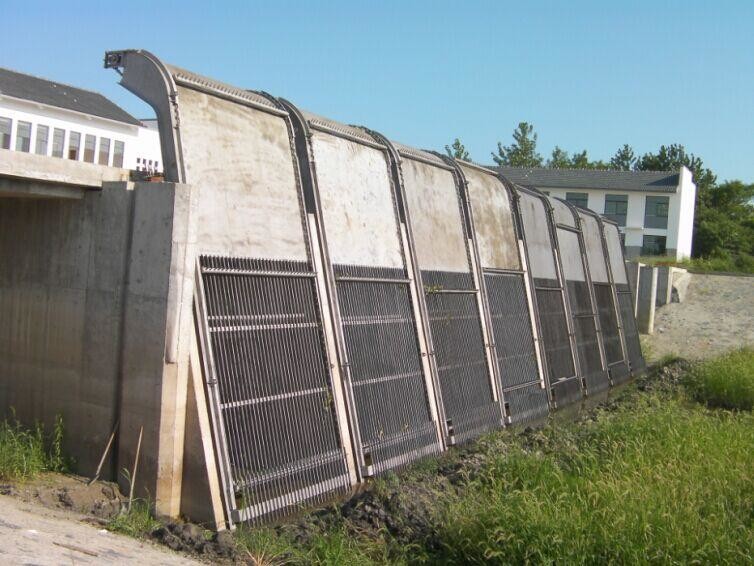

Оно главным образом использовано для насосных установок дренажа, рек, и входов воды больших насосных установок охраны природы воды с большими расходами потока для того чтобы перехватить большие твердые плавая твердые частицы в теле воды для обеспечения плавного течения воды.
Принцип структуры и деятельности
Оборудование принимает тип back-down и роторный цепной тип. Поверхность решетки воды составлена toothed плиты грабл и фиксированного бара. Когда нечистоты пропускают до конца, перехвачены твердые частицы более большие чем космос бара, и зубы грабл toothed плиты грабл прорезывают зазор бара. Когда задающий усилитель управляет цепью тракции для того чтобы сделать роторное движение, зубы грабл приносят твердые частицы поглощенные на поверхности решетки снизу вверх к выходу шлака. Когда зубы грабл вращают сверху донизу, твердые частицы полагаются на силе тяжести для того чтобы двинуть сама по себе и упасть в транспортер от выгрузочного отверстия, и после этого быть транспортированным или дальше обработанным.
Основные особенности
1. Задающий усилитель сразу управляется cycloidal колесом штыря или мотором редуктора винтовой зубчатой передачи, который имеют характеристики малошумного, компактная текстура и стабилизированная деятельность;
2. Зубы грабл косого типа подсказки и сварены в целый с горизонтальной осью, которая может скомплектовать вверх большие отброс и sundries;
3. Шкаф объединенная структура рамки, с сильной ригидностью, легкой установкой и более менее ежедневным поддержанием в исправном состоянии;
4. Оборудование легко для того чтобы работать, и деятельность оборудования может быть непосредственно управлени по месту/удаленно;
5. Для предотвращения случайной перегрузки, оно оборудовано с двойной охраной механического штыря ножниц и перегрузок по току для того чтобы сделать деятельность оборудования безопасный и надежный;
6. Вторичный гриль установил на дно. Когда toothed грабл поворачивает от задней части главного гриля к лицевой стороне, вторичный гриль автоматически прикреплен в главный гриль для предотвращения течения воды от закоротить и пропускать в плавая твердые частицы.
График течения воды
|
Параметры Тип |
SL-2500 | SL-3000 | SL-3500 | SL-4000 | SL-4500 | SL-5000 | ||
| Глубина воды начала (m) | 3,0 | |||||||
| Скорость воды (m/s) | 1,0 | |||||||
| Космос (mm) | 40 | Подача воды (³ /s m) | 5,66 | 6,87 | 8,06 | 8,26 | 10,46 | 11,66 |
| 50 | 5,88 | 7,11 | 8,4 | 9,6 | 10,86 | 12,09 | ||
| 60 | 6,0 | 7,35 | 8,65 | 9,93 | 11,22 | 12,51 | ||
| 70 | 6,24 | 7,5 | 8,80 | 10,14 | 11,46 | 12,75 | ||
| 80 | 6,3 | 7,62 | 8,97 | 10,29 | 11,64 | 12,96 | ||
| 90 | 6,36 | 7,71 | 9,06 | 10,41 | 11,7 | 13,11 | ||
| 100 | 6,45 | 7,8 | 9,15 | 10,53 | 11,88 | 13,26 | ||
| 110 | 6,48 | 7,86 | 9,24 | 10,62 | 12 | 13,35 | ||
| 120 | 6,54 | 7,92 | 9,3 | 10,68 | 12,06 | 13,47 | ||
| 130 | 6,57 | 7,98 | 9,36 | 10,74 | 12,15 | 13,53 | ||
| 140 | 6,6 | 8,01 | 9,39 | 10,8 | 12,21 | 13,59 | ||
| 150 | 6,63 | 8,04 | 9,45 | 10,86 | 12,27 | 13,65 | ||
Диаграмма плана и установки
1.Motor экран дефлектора 8.Bar прибора 7.Slag прибора 6.Driving шкафа 5.Guide погани грабл 3.Rack 4.Bottom держателя 2.Tooth
