Обработка сточных вод колосникового грохота Китая ZG эффективная роторная типа Барабанчик механическая
К нашим клиентам:
Мы не профессиональны в изображении украшая, все наши сфотографированы на месте или в нашей мастерской. Мы принимаемся за изготовлять почти все виды оборудований обработки сточных вод. Любой вопрос, пожалуйста чувствует свободным связаться мы. Спасибо.
Применение
ZG новый продукт который интегрирует 3 функции точной обработки погани бара, винта шлака бара поднимаясь и сжимая. Оборудование можно установить в канал или в контейнер. Эта машина главным образом использована в муниципальной очистке сточных вод и промышленных проектах обработки сточных вод для того чтобы перехватить твердые тела.
Основные параметры и диаграмма размера установки
| Тип | ZG600 | ZG780 | ZG1000 | ZG1400 | ZG2200 | ZG2600 | ZG3000 |
| Gap=6mm | 53 | 130 | 200 | 419 | |||
| Gap=10mm | 91 | 600 | 241 | 482 | 1315 | 2150 | 2750 |
| Dia барабанчика. (mm) | 600 | 780 | 1000 | 1400 | 2200 | 2600 | 3000 |
| Ширина канала (mm) | 620 | 820 | 1020 | 1440 | 2440 | 2640 | 3040 |
| L (M) | 3~7 | 3.5-7 | 3.5-7 | 3.5-7 | 4~8 | 4.5-8 | 4.5-8 | 5 〜 9 | 5~9 | 5~9 | 5~9 | 5.5-9 |
| (M) | 2.6-6 | 2.6-6 | 3,2 〜 6 | 3.2-6 | 4-7.2 | 4~7.2 | 4-7.2 | 4.5-9 | 4.5-9 | 4.5-9 | 4.5-9 | 5~9 |
| h (mm) | 700 | 740 | 740 | 740 | 804 | 804 | 804 | 959 | 959 | 959 | 959 | 2040 |
| k (mm) | 1235 | 1420 | 1420 | 1310 | 1595 | 1595 | 1595 | 1525 | 1525 | 1525 | 1525 | 1635 |
| W (mm) | 300 | 350 | 480 | 590 | 750 | 850 | 950 | 1150 | 1250 | 1400 | 1490 | 1700 |
|
b (mm) a-A |
435 | 546 | 625 | 741 | 842 | 902 | 1263 | 1300 | 1340 | 1375 | 1490 | 3657 |
| c (mm) | 821 | 1013 | 1190 | 1401 | 1658 | 1874 | 2280 | 2490 | 2670 | 2990 | 3050 | 1707 |
| e=io b (mm) | 465 | 548 | 630 | 749 | 846 | 963 | 1263 | 1300 | 1340 | 1375 | 1490 | 3657 |
| c (mm) | 905 | 1012 | 1190 | 1402 | 1657 | 1875 | 2277 | 2490 | 2670 | 2990 | 3050 | 1707 |
| MaxP1 (n) | 7160 | 8300 | 10400 | 11600 | 19500 | 22000 | 25400 | 37500 | 40800 | 45800 | 55800 | 61240 |
| Нагрузка P2 (n) | 3580 | 4150 | 5200 | 5830 | 9750 | 11000 | 12250 | 18750 | 20400 | 22900 | 27900 | 30620 |
| Сила мотора (KW) | 1,1 | 1,5 | 2,2 | 3 | ||||||||
Принцип структуры и деятельности
Лист бара сделан в форме барабанчик корзину экрана согласно зазору бара. Обработанные подачи воды внутри от фронта корзины экрана, фильтров через бар, и подач к выходу бассейна. Шлак бара поглощен на поверхности бара. Когда разница в уровня воды внутри и вне бара достигает некоторое значение, роторная toothed грабл установленная на центральный вал вращает для того чтобы очистить грязь. Когда грабл шлак-чистки toothed комплектует вверх грязь к верхней части корзины, она начинает разгрузить шлак (шлак который может упасть под свой собственный вес discharged в слот шлака), и после этого после поворачивать 15° назад, плита зуба чистки шлака вверху корзина автоматически выскабливает шлак придерживаясь зубов и разрядок грабл оно в слот шлака. Шлак бара поднят транспортером винта на дне ринва, и discharged после быть сжиманным и обезвоженным в верхнем отжимая разделе.
Основные особенности
Эта машина составлена корзины бара, лифта винта, прессы винта, механизма грабл зуба, плиты чистки зуба, рамки поддержки, отводного штуцера шлака и других компонентов. Должный к своей особенной работе, она имеет следующие характеристики:
1. Форма 35 подачи бара и воды. Двиньте под углом, из-за образования дефлекторов, даже много грязь с толщиной более небольшой чем зазор колосникового грохота можно отделить.
2. Колосниковый грохот оборудован с топя прибором, прибором грабл преграждая, и функцией само-чистки.
3. Цилиндрическая структура увеличивает расход потока гриля сравненного к традиционному колосниковому грохоту, уменьшает главную потерю, и уменьшает самолет накопления перед грилем.
4. Все части в контакте с водой сделаны из нержавеющей стали, и обработаны путем мариновать и запассивированность. В полностью гражданских нечистотах и большинств промышленной воде, она имеет сильные проведение и длинную жизнь анти--корозии.
5. Интегрированный удить, транспортирующ, и обработка обжатия через колосниковый грохот не только сохраняет площадь пола, но также уменьшает цену последующего вывоза мусора.
6. Почти никакая потребность для обслуживания, никакая потребность дозаправить на вращая пункте, и тяговое устройств имеет очень немногие дозаправляя времена.

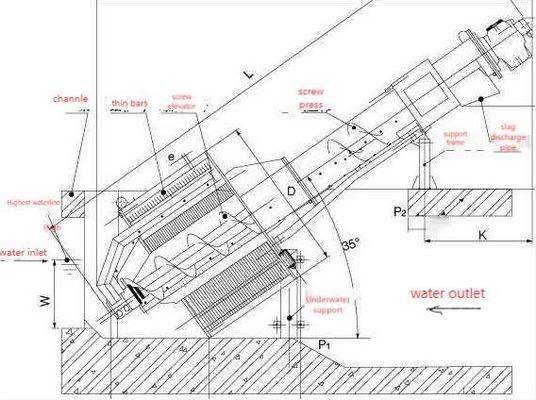

Диаграмма плана и установки
Технические требования
1. Ширина канала и глубина канала должны быть плоски, и допуск размеров если be≤ 10mm.
2. Оборудование зафиксировано с болтами расширения на месте.
