Легирующего металла высокой эффективности привода системы шабера шуги стиля моста Китая ZBGX цвет половинного периферийного материальный опционный
Внимание:
Все типы оборудований можно подгонять согласовывающ ваше требование. Пожалуйста чувствуйте, что свободно сказать ваши параметры, графики течения или другие требования. Быстрый ответ будет поставлен в 12 часах электронной почтой или онлайн болтовней.
Принцип структуры и деятельности
Оборудование принимает центральную передачу и вертикальный тип рамки. Нечистоты входят в окружающие танк и подачи водораспределения равномерно в бассейн через отверстия водораспределения на дне танка. Под действием периферийной воды сохраняя юбку, подачи воды от дна бассейна к центру, и шуга зависят сама по себе вес. Шуга депозирована на дне бассейна для того чтобы сформировать разъединение шуг-воды. Задающий усилитель управляет центральной вертикальной рамкой для того чтобы вращать, и управляет рукой шабера и всасывающей трубой для того чтобы вращать. Под действием гидростатического давления, шуга равномерно входит во всасывающее окно аранжированное на всасывающей трубе, и после этого проходит через выгрузку через полную цапфу. Труба шуги discharged из бассейна через клапан рукава дренажного сборника шуги. Discharged количество шуги может быть проконтролировано поднимаясь степенью клапана рукава. Шлачка на поверхности воды снимана к краю бассейна прибором шумовки шлака, и после этого выскоблила в сток грабл шабера и discharged из бассейна; пока супернатант discharged в ринв выхода воды через триангулярную плиту плотины выхода воды.
Параметры
|
Параметр/модель WidthΦ бассейна (m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Глубокая глубина h бассейна (m) | 3.5~4.5 (согласно требованиям к потребителя) | |||||||||
| Глубина воды H2 стороны бассейна (m) | 3.0~4.0 (согласно требованиям к потребителя) | |||||||||
| Вокруг линейной скорости v (m/min) | 1.8~2.2 | |||||||||
| Идя размеры колеса (mm) | 400x120 | 420x150 | ||||||||
| Сила мотора n (KW) | 0,37 | 0,55 | 0,75 | |||||||
| Размер установки (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Согласно требованиям к потребителя | |||||||||
| H3 | Согласно требованиям к потребителя | |||||||||
| L | Согласно требованиям к потребителя | |||||||||
| Вокруг давления P1 колеса (KN) | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Вертикальная нагрузка центральной платформы P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Разбивочная нагрузка разбивочной нагрузки P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
Применение
Тип централь ZCX управлять одиночной (двойной) машиной всасывания трубы соответствующий для больших и среднего размера танков седиментирования с периферийным водозабором, периферийной разрядкой воды, и центральной разрядкой шуги. Он главным образом использован для всасывания и разрядки вторичных танков седиментирования городских заводов по обработке нечистот.
Основные особенности
1. Ринвы входа и выхода вокруг танка седиментирования конструированы со сторон-разделами для обеспечения равномерных водораспределения и оттока вокруг танка седиментирования.
2. Задающий усилитель принимает сочетание из редуктор винтовой зубчатой передачи и редуктор шестерни червя для обеспечения вращающего момента и скорости выхода, и влияние передачи высоко; редуктор оборудован с чрезмерным прибором предохранения от вращающего момента, который безопасен и надежен в деятельности.
3. Когда φ≤40m, который одно-встали на сторону солома использовано, и если φ>40m, то двухсторонняя солома использована.
4. Всасывающая труба шуги использует горизонтальную пефорированную трубу к разрядке шуга, которая не мешает с подачей плотности в танке и не обеспечивает стабильность воды.
5. всасывание шуги на конусовидной всасывающей трубе шуги уникально конструировано и принимает переменный тангаж отверстия, изнутри наружу, от небольшого к большой, для обеспечения сбалансированного всасывания шуги на дне всего пруда, концентрация всасывания шуги роста, и сохраняет силу противорота шуги.
6. 2 пути снимать: плита снимая и снимать трубки (бывшее обычно использовано).
7. Оборудование легко для того чтобы работать, и деятельность оборудования может быть непосредственно управлени по месту/удаленно.

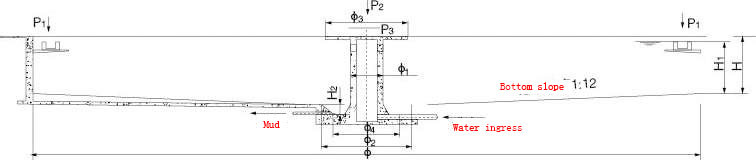

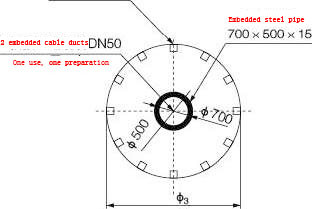

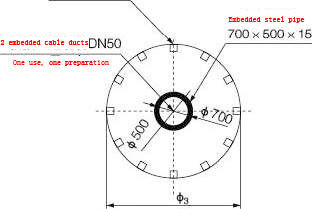

Основные параметры и диаграмма размера установки

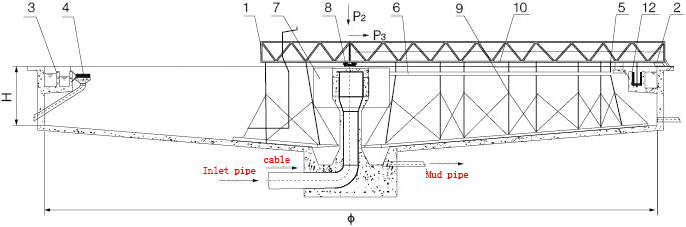

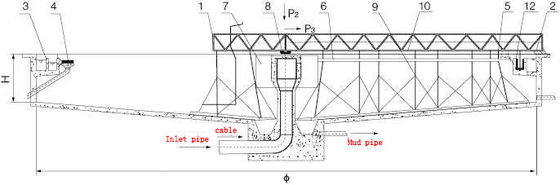

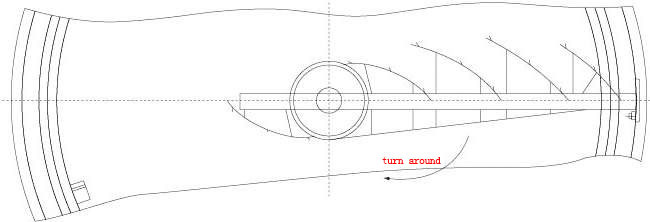

Диаграмма плана и установки
1. работая плита 4. плотины выхода воды задающего усилителя 3. луча конца моста 2. ошлаковывает поддержку цилиндра 8. плиты 7. шумовки шлака грабл 6. шабера хоппера 5. стабилизируя и дефлектор 12 шлачки ферменной конструкции 11. системы 10. грязи настоящего сборника 9. выскабливая. Щетка чистки раковины
Упаковка и доставка
1. Водонепроницаемая упаковка с международным стандартом экспорта 20ft, 40ft, контейнер 40hp. Штуцеры оборудования, электрический двигатель и шкаф силы будут упакованы в деревянной коробке случая или утюга. Другое оборудование будет упаковано тканью Цвет-нашивок пластиковой.
2. Весь размер машинного оборудования завода большой как нормальный, поэтому мы будем использовать водоустойчивую ткань для того чтобы упаковать все них. Мотор, коробка передач или другие легко поврежденные части, мы положим их в коробку. Мы имеем профессиональный отдел отгрузки продукции, они попробуем их самое лучшее для сохранения вашего количества контейнера.
