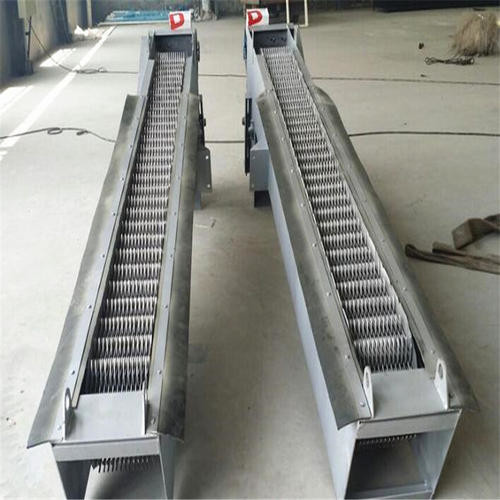

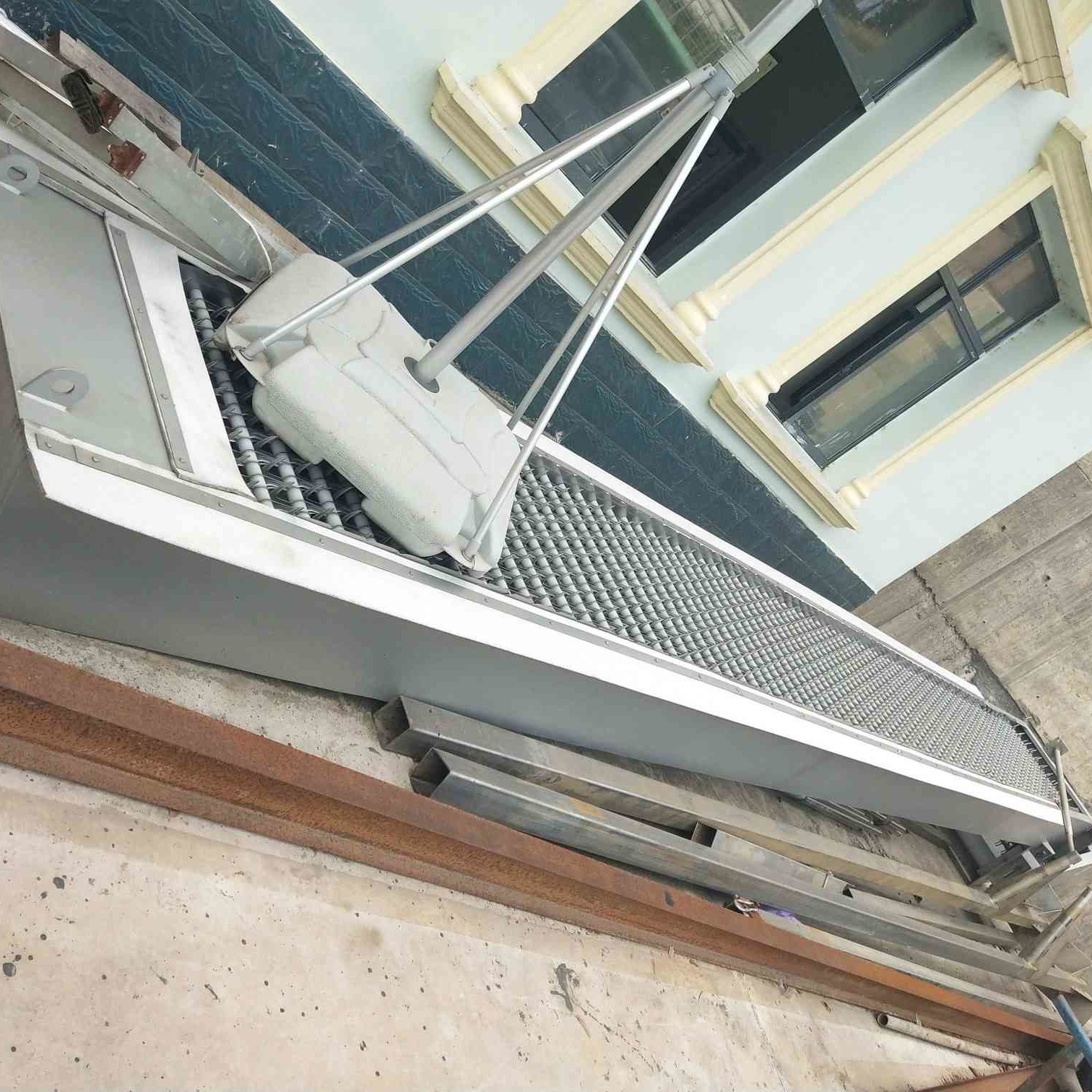

Тип разделителя Тверд-жидкости водоочистки индустрия CF водоочистки колосникового грохота роторного механическая
Краткое введение
Размещенный в Исине, предварительный и красивый город провинции Цзянсу, Китая, CO. Longdai, Ltd поставщик обрабатывающего оборудования нефтехимической промышленности специализированный в экологических обрабатывая &integrating независимых научных исследованиях и разработки, дизайне, общем заключать контракт, производстве оборудования охраны окружающей среды, и уместной материальной поставке.
Применение
Тип роторный разделитель CF тверд-жидкости, это предварительное оборудование разъединения тверд-жидкости водоочистки, главным образом используемое в городских заводах по обработке нечистот, pretreatment нечистот жилого района, муниципальном дожде/насосных установках нечистот, водорослях, и охлажденная вода в электростанциях, etc. на входе воды, оборудование также широко использованы в проектах водоочистки в различных индустриях как ткани, печатая и красить, еда, акватические продукты, papermaking, делать вина, убой, загорать, etc. это идеальное оборудование разъединения тверд-жидкости в индустрии водоочистки.
Принцип структуры и деятельности
Оборудование принимает роторный тип. Аранжированы, что на горизонтальной оси в некоторых последовательности и номере собрания формирует особенная форма в форме плужк зубов грабл цепь зуба грабл. Согласно течению воды, она собрана в различные зазоры и установленный в насосную установку или на вход системы водоочистки, когда задающий усилитель управляет цепью грабл для того чтобы двинуть снизу вверх, sundries в воду скомплектованы вверх цепью грабл, и жидкостными подачами через зазор бара. После того как оборудование вращает к верхней вершине, цепь грабл изменяет идущее направление двигает сверху донизу. Материал упадет с зубов грабл своим собственным весом. Когда зубы грабл повернут от обратной стороны ко дну оборудования, они начнет другую reciprocating работу в непрерывном режиме непрерывно для того чтобы извлекать твердые частицы из воды. Достигнуть цели разъединения тверд-жидкости.
Параметры
| ModelNumber/параметры | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||||
| Ширина b прибора (mm) | 500 | 600 | 700 | 800 | 006 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||||
| Ширина B1 канала (mm) | B+100 | ||||||||||||||
| Эффективная ширина B2 ворот (mm) | B-157 | ||||||||||||||
| Болт учреждения размечая B3 (mm) | B+200 | ||||||||||||||
| Полная ширина B4 оборудования (mm) | B+350 | ||||||||||||||
|
Зазор b зуба грабл (mm) |
t=100 | 1≤b≤10 | |||||||||||||
| t=150 | 10 | ||||||||||||||
| Α угла установки (°) | 60~85 | ||||||||||||||
| Глубина h канала (mm) | 800~12000 | ||||||||||||||
| Disport к высоте H1 платформы (mm) | 600~1200 | ||||||||||||||
| Полная высота H2 оборудования (mm) | H+H1+1500 | ||||||||||||||
|
Задняя высота H3 рамки коробки (ww) |
t=100 | ≈1000 | |||||||||||||
| t=150 | ~1100 | ||||||||||||||
|
Ход суда v зуба грабл (m/min) |
≈2.1 | ||||||||||||||
| сила мотора n (kW) | 0.55~1.1 | 0.75~1.5 | 1.1~2.2 | 1.5~3.0 | |||||||||||
| главная потеря (mm) | ≤20 (снаружи засорения) | ||||||||||||||
| Нагрузка гражданского строительства | P1 (KN) | 20 | 25 | ||||||||||||
| P2 (KN) | 8 | 10 | |||||||||||||
| ΔP (KN) | 1,5 | 2,0 | |||||||||||||
| ModelNumber/параметры | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||
| Глубина воды перед воротами H3 (m) | 1,0 | ||||||||||||
|
Мост - расход потока ворот V (m/s) |
0,8 | ||||||||||||
|
Интервал b (mm) |
1 |
Перелитая через край вода Расход потока Q (m3/s) |
0,03 | 0,04 | 0,05 | 0,06 | 0,07 | 0,08 | 0,08 | 0,09 | 0,10 | 0,11 | 0,12 |
| 3 | 0,07 | 0,09 | 0,10 | 0,12 | 0,14 | 0,16 | 0,18 | 0,20 | 0,22 | 0,24 | 0,26 | ||
| 5 | 0,09 | 0,11 | 0,14 | 0,16 | 0,18 | 0,21 | 0,23 | 0,26 | 0,28 | 0,31 | 0,33 | ||
| 10 | 0,11 | 0,14 | 0,17 | 0,21 | 0,24 | 0,27 | 0,30 | 0,33 | 0,37 | 0,40 | 0,43 | ||
| 15 | 0,13 | 0,16 | 0,20 | 0,24 | 0,27 | 0,31 | 0,34 | 0,38 | 0,42 | 0,45 | 0,49 | ||
| 20 | 0,14 | 0,17 | 0,21 | 0,25 | 0,29 | 0,33 | 0,37 | 0,41 | 0,45 | 0,49 | 0,53 | ||
| 25 | 0,14 | 0,18 | 0,22 | 0,27 | 0,31 | 0,35 | 0,39 | 0,43 | 0,47 | 0,51 |
|
||
| 30 | 0,15 | 0,19 | 0,23 | 0,27 | 0,32 | 0,36 | 0,40 | 0,45 | 0,49 | 0,53 | 0,57 | ||
| 40 | 0,15 | 0,20 | 0,24 | 0,29 | 0,33 | 0,38 | 0,42 | 0,46 | 0,51 | 0,55 | 0,60 | ||
| 0,16 | 0,20 | 0,25 | 0,29 | 0,34 | 0,39 | 0,43 | 0,48 | 0,52 | 0,57 | 0,61 | |||
| 50 | |||||||||||||
Основные особенности
1. Задающий усилитель сразу управляется колесом штыря циклоиды или мотором редуктора винтовой зубчатой передачи, который имеют характеристики малошумного, компактная текстура и стабилизированная деятельность.
2. Рамка объединенная структура рамки, с сильной ригидностью, легкой установкой и более менее ежедневным поддержанием в исправном состоянии.
3. 2 спецификации зубов грабл, тангаж зубов t=150mm грабл, и тангаж зубов t=100mm грабл.
4. Оборудование легко для того чтобы работать, и деятельность оборудования может быть непосредственно управлени по месту/удаленно.
5. Для предотвращения случайной перегрузки, оно оборудовано с механическим штырем ножниц и аккумулированным перегрузками по току предохранением от веса для того чтобы сделать деятельность оборудования безопасный и надежный.
6. Когда оборудование 1500mm широкое, для обеспечения общей прочности оборудования, будет принят режим параллельного соединения.
Упаковка и доставка
1. Водонепроницаемая упаковка с международным стандартом экспорта 20ft, 40ft, контейнер 40hp. Штуцеры оборудования, электрический двигатель и шкаф силы будут упакованы в деревянной коробке случая или утюга. Другое оборудование будет упаковано тканью Цвет-нашивок пластиковой.
2. Весь размер машинного оборудования завода большой как нормальный, поэтому мы будем использовать водоустойчивую ткань для того чтобы упаковать все них. Мотор, коробка передач или другие легко поврежденные части, мы положим их в коробку. Мы имеем профессиональный отдел отгрузки продукции, они попробуем их самое лучшее для сохранения вашего количества контейнера.
вопросы и ответы:
Q: Вы предлагаете послепродажное обслуживание?
: Видео- служба технической поддержки, онлайн поддержка, запасные части, Ремонтные услуги обслуживания поля
Q: Сколько времени ваша гарантия?
: Через 2 лет после прибытия товаров. В это время, покуда нет искусственного повреждения, мы отправляем поврежденные части бесплатно.
Q: Как насчет вашем времени продукции? Какой вроде транспорт вы предлагаете?
: В течение 30 дней против первого взноса. Воздух, земля & море.
Q: Чего вроде оплата вы принимает?
: T/T, L/C, PayPal, наличные деньги, D/P, D/A, Unionpay
