Спираль порошка транспортера винта шуги углерода стальная сухая промышленная транспортируя изготовитель оборудования
Транспортер винта составлен 3 частей: тело машины винта, материальные вход и выход и прибор привода.
Тело машины винта: составленный головного подшипника, подшипника кабеля, подшипника подвеса, винта, кожуха, нажимной накладки и основания.
Задающий усилитель: составленный мотора, редуктора, соединения и основания.
Принцип деятельности
Когда спиральный вал вращает, должный к силе тяжести материала и трению между материалом и стеной танка, материал можно только нажать вдоль транспортера.
Дно паза двигает вперед. Движение материалов в среднем подшипнике зависит от тяги материалов двигая вперед позади. Для того чтобы держать спиральный вал в благоприятном государстве напряжения, прибор привода и выгрузочное отверстие вообще помещены на таком же конце транспортера, пока порт питания помещен около кабеля другого конца насколько возможно.
Характеристики продукта
1. Простая структура и низкая цена.
2. Надежная работа, простое обслуживание и управление.
3. Компактный размер, небольшой размер раздела и небольшая зона пола.
4. Оно может осуществить загерметизированный транспорт, который благоприятен к транспорту материалов которые легки для того чтобы лететь, горячий и иметь сильный запах, уменьшить загрязнение к окружающей среде, и улучшает условия труда работников.
5. Удобные загрузка и разгружать. Горизонтальный транспортер винта можно нагрузить и разгрузить в любой момент на свою транспортируя линию.
Спиральное описание лезвия
1. 3 типа спиральных лезвий транспортера винта: твердая спираль, спираль пояса и спираль лезвия. Твердая спиральная поверхность вызвана методом s, и свой спиральный тангаж GX 0,8 раз диаметра лезвия. Тип транспортер LS винта соответствующий для транспортировать пороховидные и зернистые материалы. Тип спиральная поверхность пояса также вызван методом d. Свой спиральный тангаж это же как диаметр спирального лезвия. Соответствующее для транспортировать пороховидные и небольшие части материалов. Тип спиральная поверхность лезвия редко использован, и главным образом использован для того чтобы транспортировать материалы с большой вязкостью и сжимаемостью. В процессе транспорта, смешивая и другие процессы выполнены в то же время, и спиральный тангаж около 1,2 раз диаметра спирального лезвия.
2. Спиральные лезвия транспортера винта выходили и правое вращение.
Модельное описание
Типы транспортера винта включают горизонтальный фиксированный транспортер винта и вертикальный транспортер винта. Горизонтальный фиксированный транспортер винта наиболее обыкновенно используемый тип. Вертикальный транспортер винта использован для того чтобы поднять материалы в коротком расстоянии. Транспортируя высота нет вообще больше чем 8m. Спиральное лезвие твердый поверхностный тип. Оно должен иметь горизонтальный винт питаясь для обеспечения необходимого питаясь давления.
Параметр
| arameters | спиральный номинальный диаметр (mm) dia спирали (mm) |
Тип | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Емкость | угол установки | 0° | 1,5 | 3,6 | 6 | 8,4 | 11,7 |
| 5° | 1,35 | 3,24 | 5,4 | 7,56 | 10,53 | ||
| 15° | 1,05 | 2,52 | 4,2 | 5,88 | 8,19 | ||
| 25° | 0,9 | 2,16 | 3,6 | 5,04 | 7,02 | ||
| Спиральная скорость n (r/min) | 12 до 16 | ||||||
| Мотор n (KW) | 0.75-5.5 (согласно l и углу) | ||||||
| размер установки (mm) | 0+40 | ||||||
| B | 0 + 110 | ||||||
| Bi | Соответствовать соответствуя оборудованию | ||||||
| L | Согласно требованиям к потребителя | ||||||
| Li | Соответствовать соответствуя оборудованию | ||||||
| l_2 | (L-1000)/2 (L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | Соответствовать соответствуя оборудованию | ||||||
| Hi | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | Соответствовать соответствуя оборудованию | ||||||

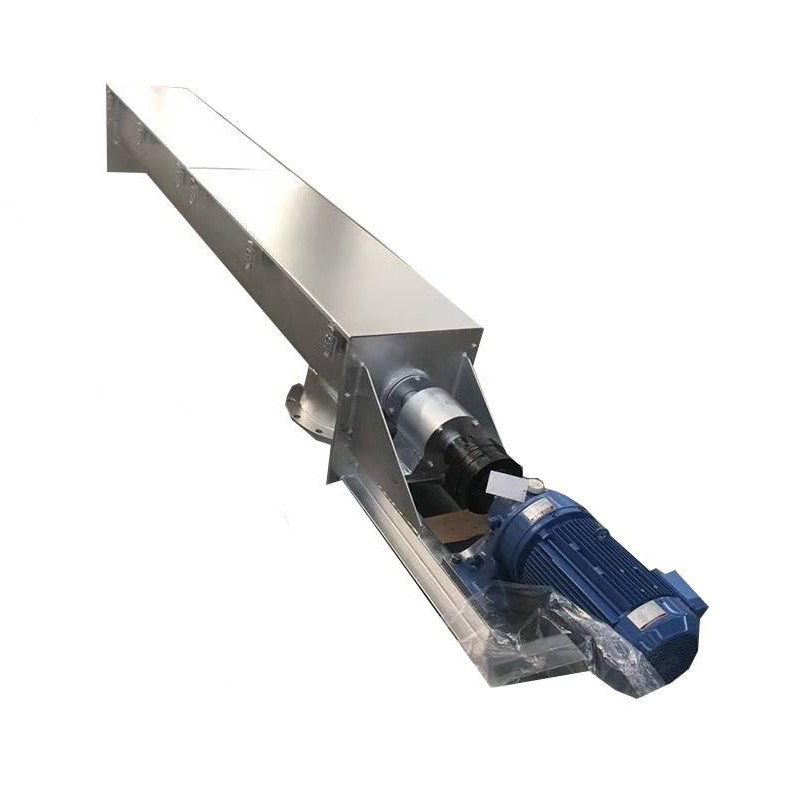

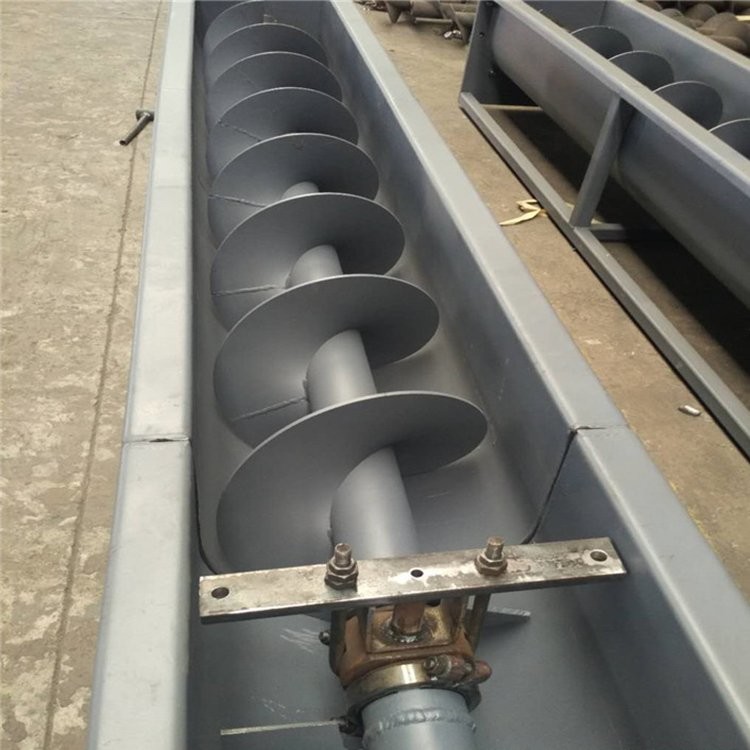

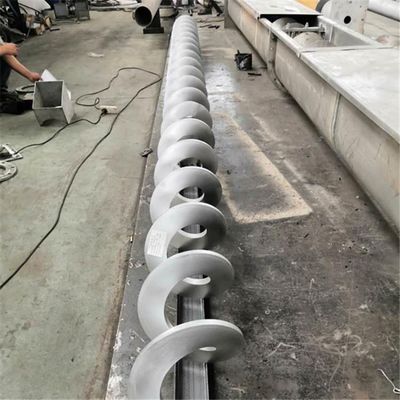

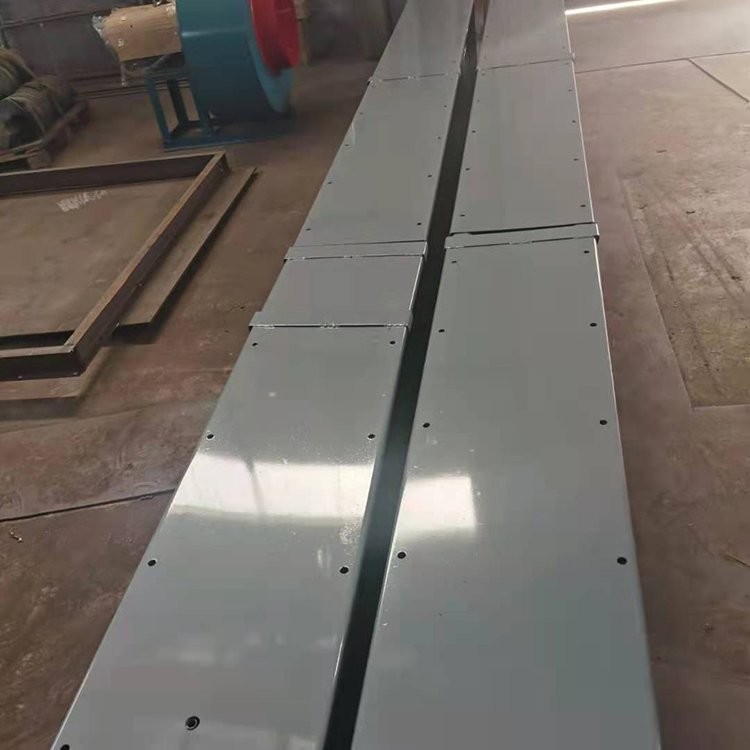

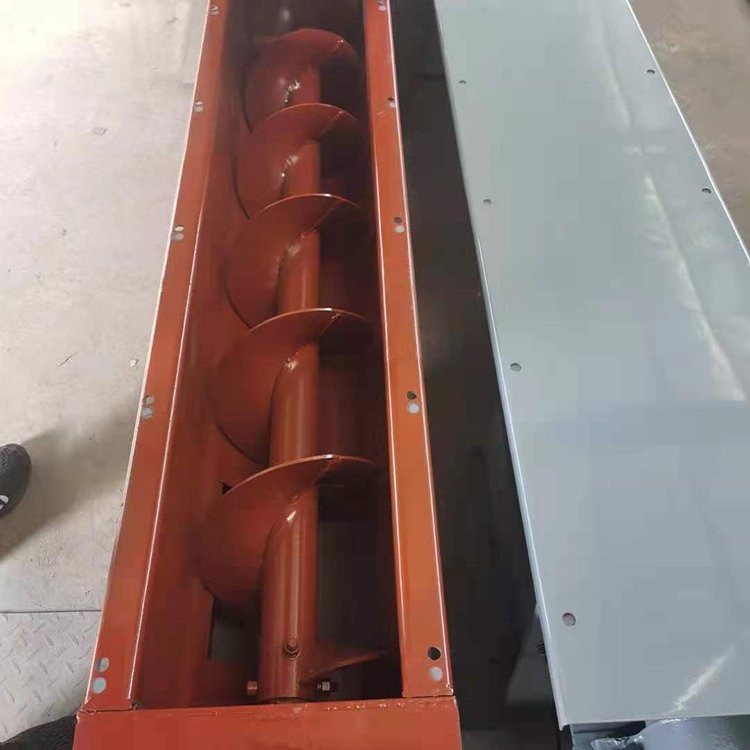

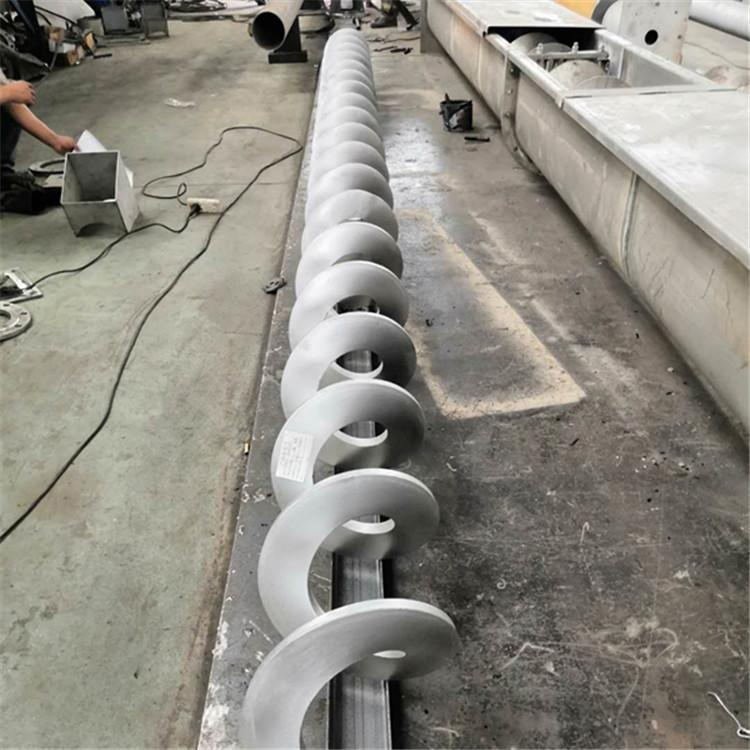

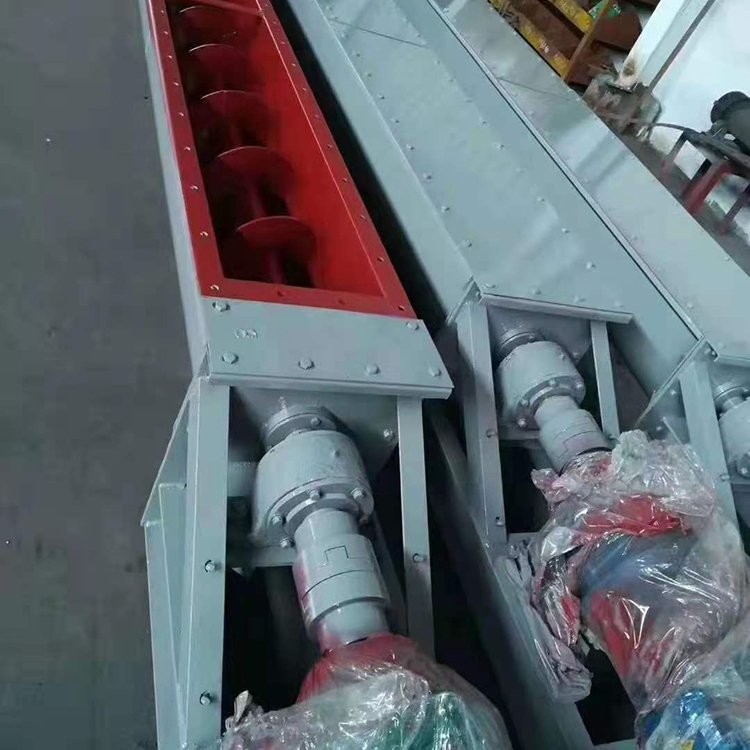

Реальное изображение
