Гриля бороны зуба нержавеющей стали оборудование очистки сточных вод изготовителя роторного более чистое
Роторный механический гриль вид гриля который можно непрерывно и автоматически очищать. Он составлен много идентичных частей шестерни грабл, которые собраны в группу в составе закрытые цепи шестерни грабл в расположенном ступенями и параллельном образе. Управленный мотором и редуктором, он проходит через группу в составе калиброванные колеса и цепи состоят из непрерывного идущего сверху вниз кругового движения для того чтобы достигнуть цели непрерывно извлекать гриль.
Применение
1. Использованный в papermaking, зарезать, коже, сахаре делая, делать вина, пищевой промышленности извлекутся индустрии, ткани, печатании и красить, петрохимическом и другом, в обработке сточных вод, приостанавливанные твердые тела, плавая твердые тела, седименты и другие твердые вещества;
2. полезные вещества как повторно использованные волокна и dregs используемые в papermaking, алкоголе, крахмале, пищевой промышленности и других индустриях;
3. Он использован для замены основного танка седиментирования в городской очистке сточных вод.
Преимущества представления
1. Высокая степень автоматизации, высокой эффективности разъединения, потребления низкой мощности, отсутствие шума, хорошей коррозионной устойчивости;
2. Он может обеспечить непрерывную и стабилизированную деятельность под бесхозным состоянием. Прибор предохранения от безопасности перегрузки набор автоматически для того чтобы остановить оборудование в случае отказа, для избежания перегружать оборудования.
3. Оборудование может отрегулировать интервал деятельности оборудования согласно потребностям потребителя достигнуть периодической деятельности; Оно можно автоматического управления режим согласно жидкостной ровной разнице между спереди и сзади решетки; Оно также имеет ручную функцию управления для того чтобы облегчить обслуживание. Потребители могут выбрать по желанию согласно различным потребностям работы.
4. Должный к разумному дизайну структуры оборудования, он имеет сильную способность очищения собственной личности когда оборудование работает и не будет прегражено, поэтому ежедневная рабочая нагрузка обслуживания небольшая.
Принцип деятельности
Когда цепь зубца транспортирована к верхушке и задней части оборудования, должным к направляя роли цепного шкива и изогнутого рельса, параллельные строки зубца можно вывихнуть, так, что твердая грязь сможет упасть в паз шлака своим собственным весом. Когда она понижается чисто, этот вид решетки легок для того чтобы принести грязь в канал за решеткой.
Параметры
| ModelNumber/параметры | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||||
| Ширина b прибора (mm) | 500 | 600 | 700 | 800 | 006 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||||
| Ширина B1 канала (mm) | B+100 | ||||||||||||||
| Эффективная ширина B2 ворот (mm) | B-157 | ||||||||||||||
| Болт учреждения размечая B3 (mm) | B+200 | ||||||||||||||
| Полная ширина B4 оборудования (mm) | B+350 | ||||||||||||||
|
Зазор b зуба грабл (mm) |
t=100 | 1≤b≤10 | |||||||||||||
| t=150 | 10 | ||||||||||||||
| Α угла установки (°) | 60~85 | ||||||||||||||
| Глубина h канала (mm) | 800~12000 | ||||||||||||||
| Disport к высоте H1 платформы (mm) | 600~1200 | ||||||||||||||
| Полная высота H2 оборудования (mm) | H+H1+1500 | ||||||||||||||
|
Задняя высота H3 рамки коробки (ww) |
t=100 | ≈1000 | |||||||||||||
| t=150 | ~1100 | ||||||||||||||
|
Ход суда v зуба грабл (m/min) |
≈2.1 | ||||||||||||||
| сила мотора n (kW) | 0.55~1.1 | 0.75~1.5 | 1.1~2.2 | 1.5~3.0 | |||||||||||
| главная потеря (mm) | ≤20 (снаружи засорения) | ||||||||||||||
| Нагрузка гражданского строительства | P1 (KN) | 20 | 25 | ||||||||||||
| P2 (KN) | 8 | 10 | |||||||||||||
| ΔP (KN) | 1,5 | 2,0 | |||||||||||||

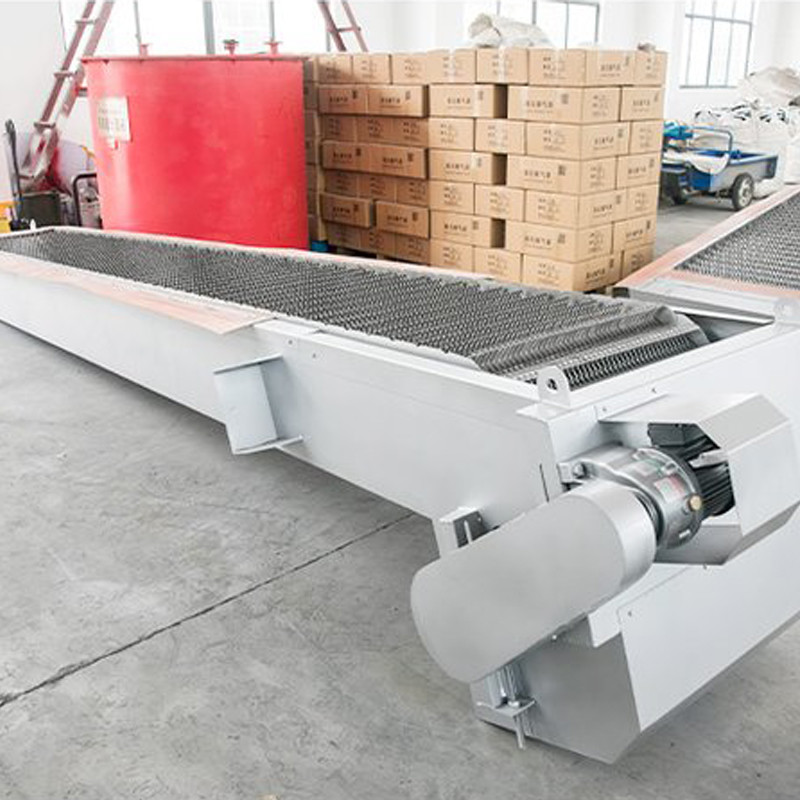

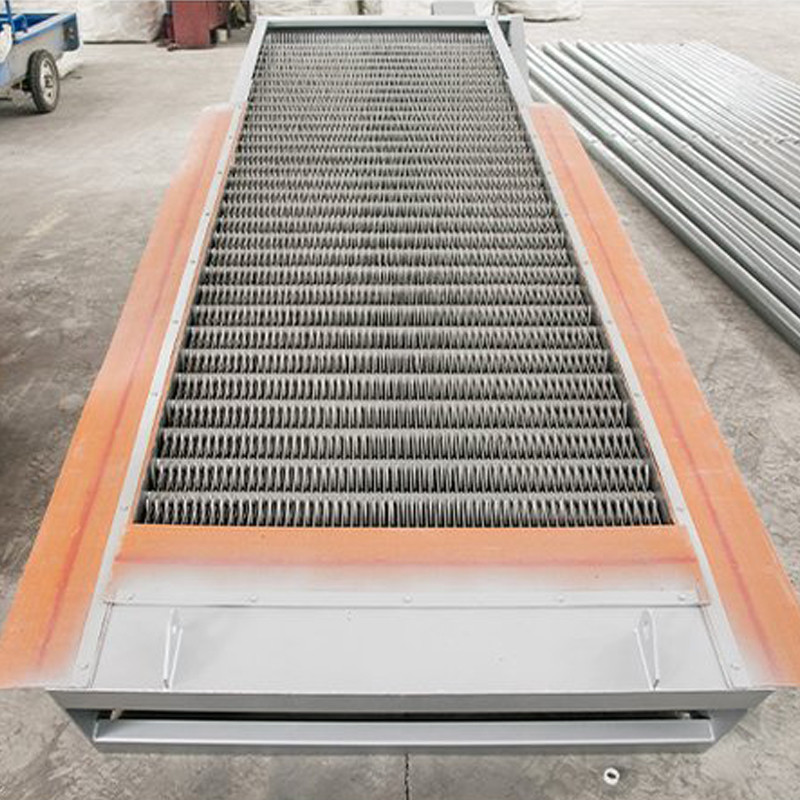

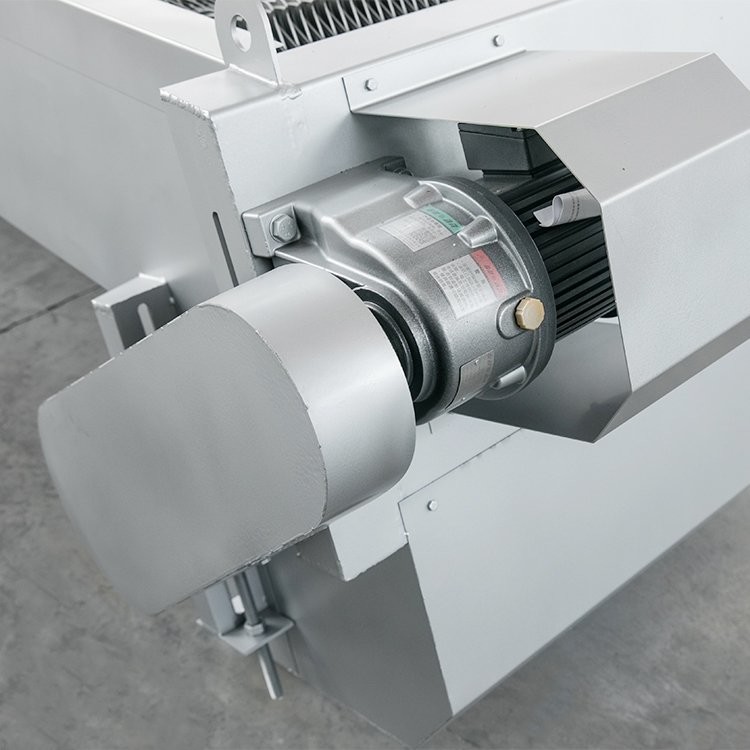

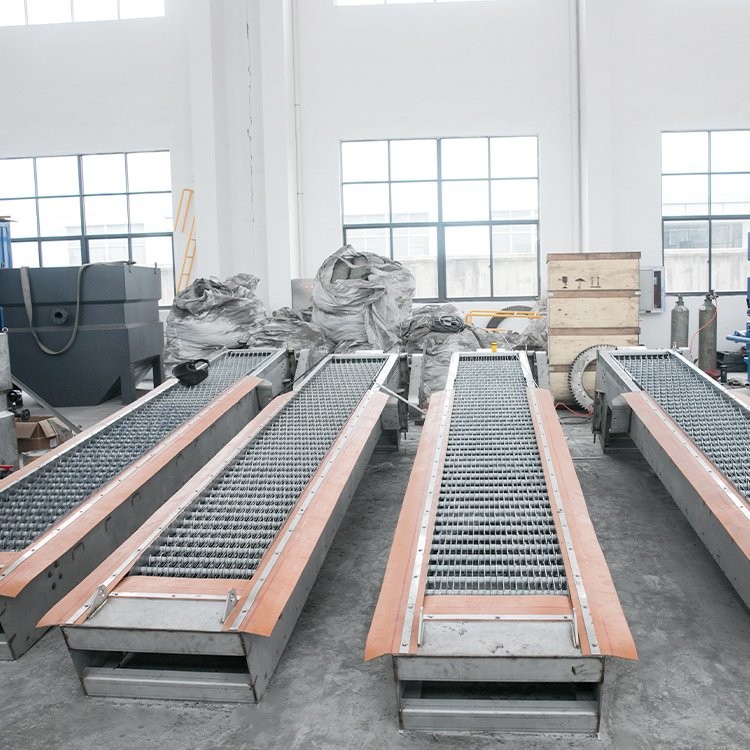

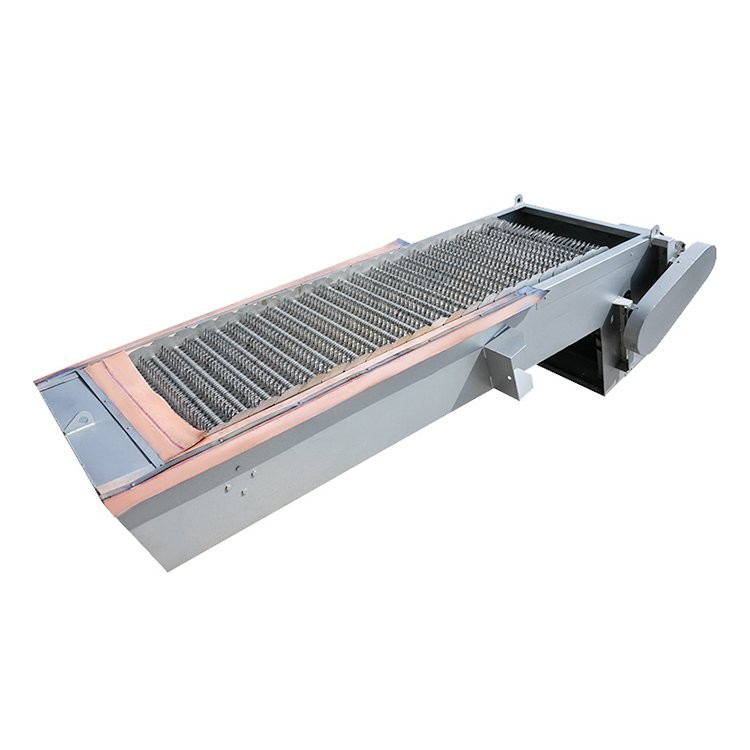

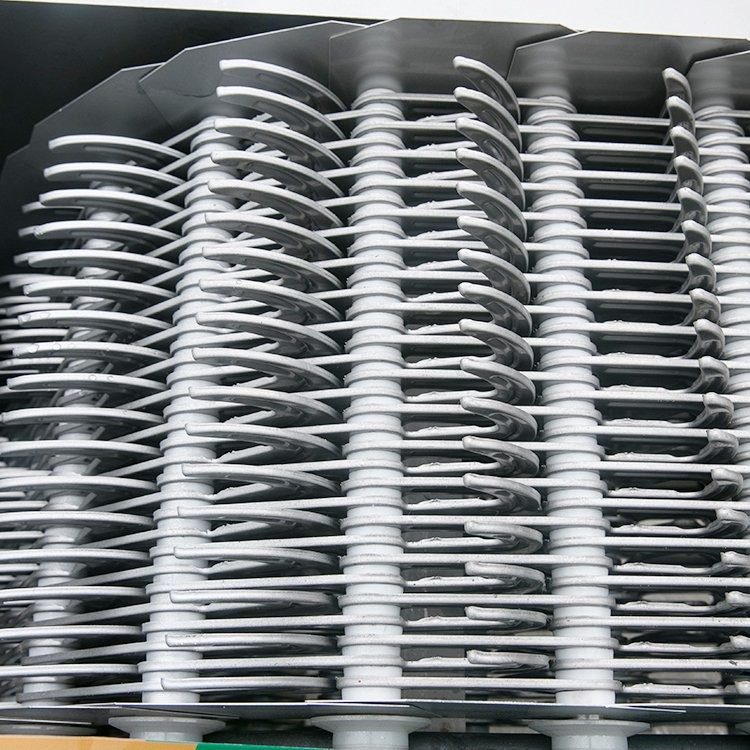

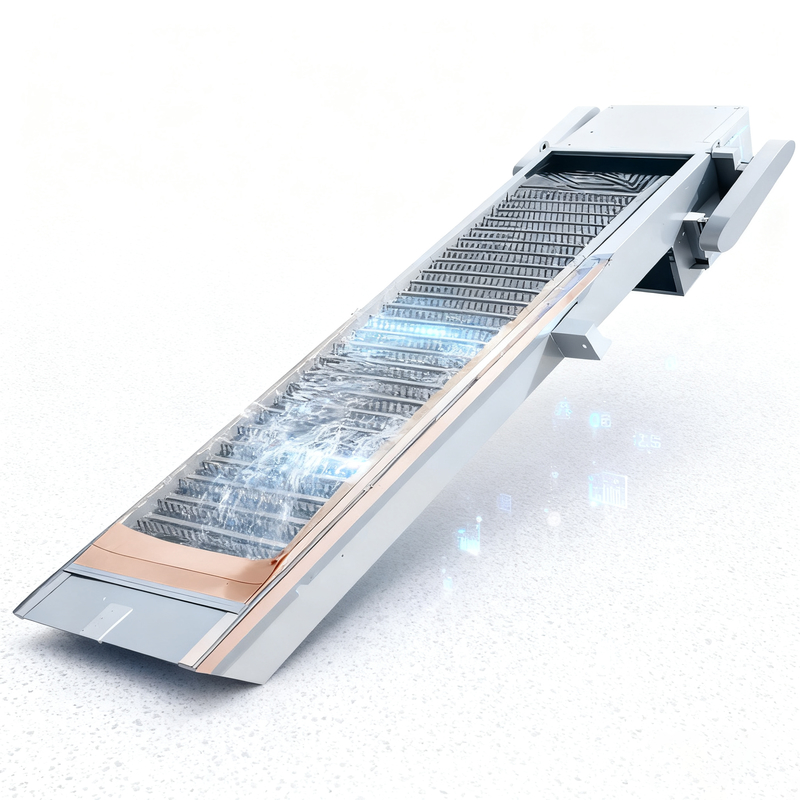

Реальное изображение
