Горизонтальный безвальный винтовой конвейер для шлама из углеродистой стали производитель подвижного конвейерного оборудования для угольных шахт
Он в основном состоит из геликоида, подшипника, желоба для материала, входного и выходного отверстия, приводного устройства и т. д. Жесткий спиральный корпус опирается на желоб для материала через подшипники в головной, хвостовой и средней частях, образуя вращающийся компонент, который может реализовать материальная транспортировка.Спиральный корпус работает через приводное устройство, установленное в головной части, а вход и выход материала соответственно расположены на верхней стороне хвостовой части желоба для материала и на нижней стороне головки.
Меры предосторожности при установке
1. Осевая линия желоба для материала и спиральный вал должны быть соосны.
2. Стыки между секциями желоба должны быть герметичными, без смещений.Прокладки могут быть добавлены между секциями и между крышкой головки и желобом для обеспечения герметизации желоба.В то же время можно регулировать погрешность длины желоба.
3. Зазор между внутренней стенкой желоба для материала и телом спирали должен быть одинаковым.
4. Вал приводного устройства и спиральный вал должны находиться в хорошей соосности.Высота привода регулируется с помощью регулировочных шайб.
5. После установки корпус спирали подвергается испытанию на статическую балансировку.
6. Подшипник промежуточной подвески должен надежно и должным образом поддерживать соединительный вал, чтобы избежать радиальной деформации спирального вала.Установку можно осуществить, отрегулировав прокладки между вкладышами подшипников.
7. После установки всей машины проверьте, есть ли в машине всякая всячина и достаточно ли смазочного масла в каждом месте смазки.
8. Во время пробного пуска без нагрузки из подшипника не должно течь масло, а повышение температуры подшипника не должно превышать 20 ℃.Во время испытания под нагрузкой повышение температуры подшипника не должно превышать 30 ℃.
Параметр
| параметры | спираль Номинальный диаметр (мм) диаметр спирали (мм) |
Тип | ЛС-200Вт | ЛС-250Вт | ЛС-300Вт | ЛС-350Вт | ЛС-400Вт |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Вместимость | угол установки | 0° | 1,5 | 3,6 | 6 | 8.4 | 11,7 |
| 5° | 1,35 | 3,24 | 5.4 | 7,56 | 10.53 | ||
| 15° | 1,05 | 2,52 | 4.2 | 5,88 | 8.19 | ||
| 25° | 0,9 | 2.16 | 3,6 | 5.04 | 7.02 | ||
| Скорость спирали n(об/мин) | от 12 до 16 | ||||||
| Мотор Н (кВт) | 0,75-5,5 (по L и углу) | ||||||
| Размер установки (мм) | А | 0+40 | |||||
| Б | 0 + 110 | ||||||
| би | Совместимость с соответствующим оборудованием | ||||||
| л | В соответствии с требованиями пользователя | ||||||
| Ли | Совместимость с соответствующим оборудованием | ||||||
| л_2 | (Л-1000)/2-(Л-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| ЧАС | Совместимость с соответствующим оборудованием | ||||||
| Привет | 140 | 165 | 188 | 210 | 240 | ||
| Н2 | Н-150 | ||||||
| H3 | Совместимость с соответствующим оборудованием | ||||||

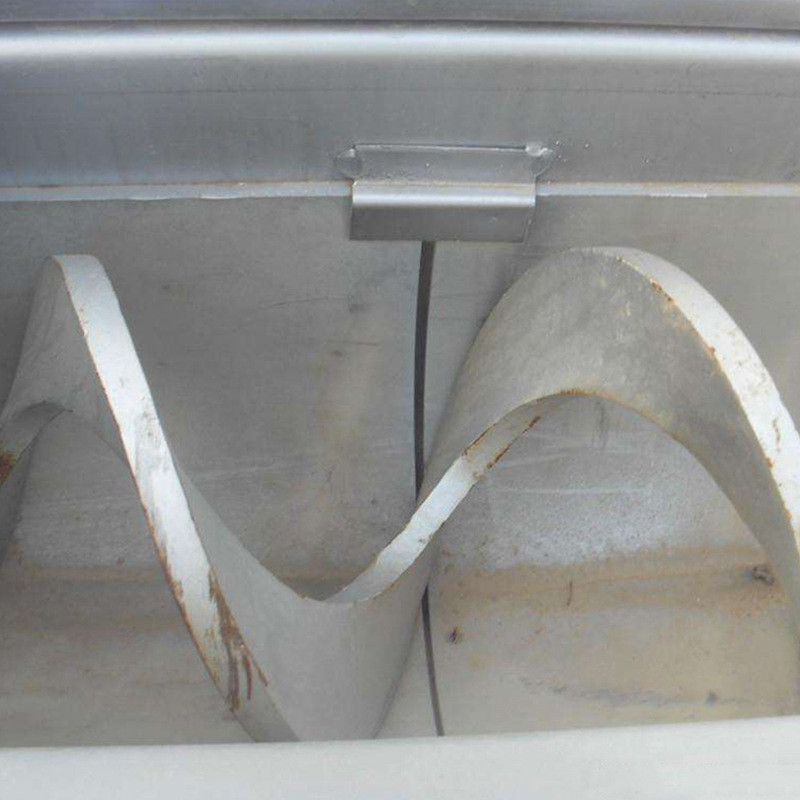

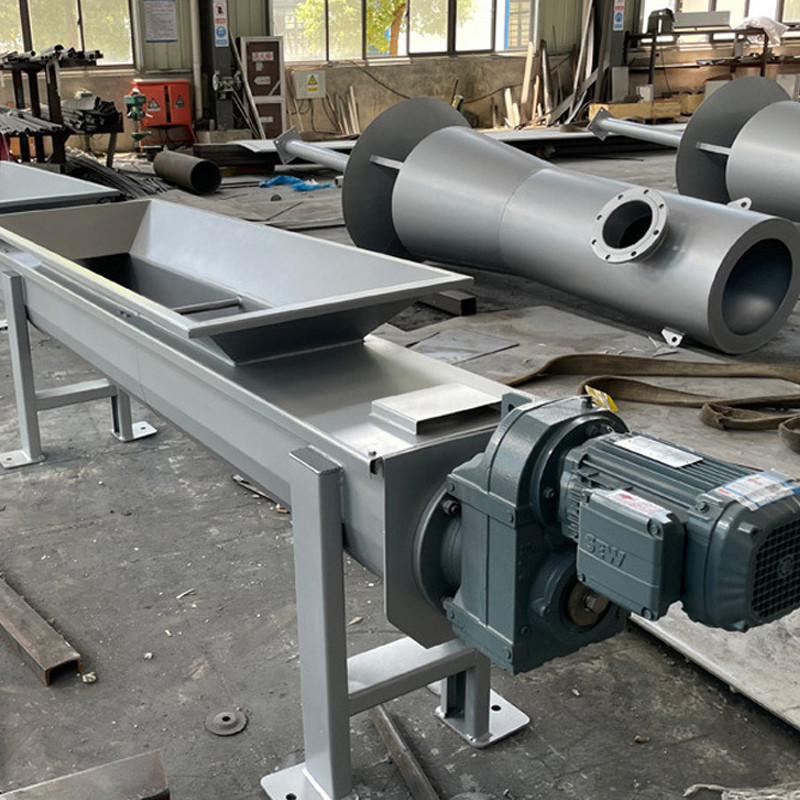

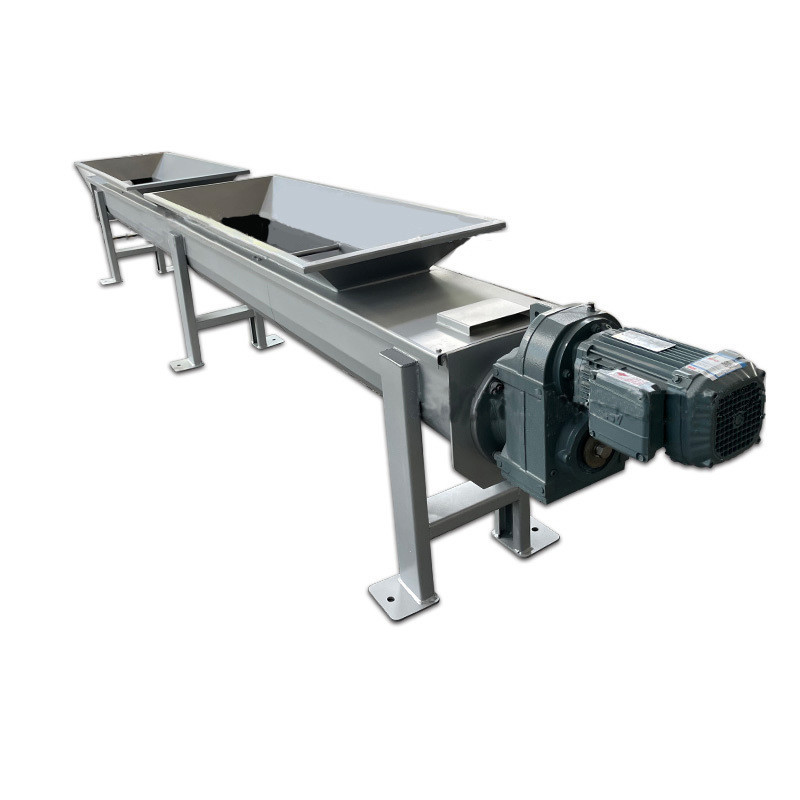

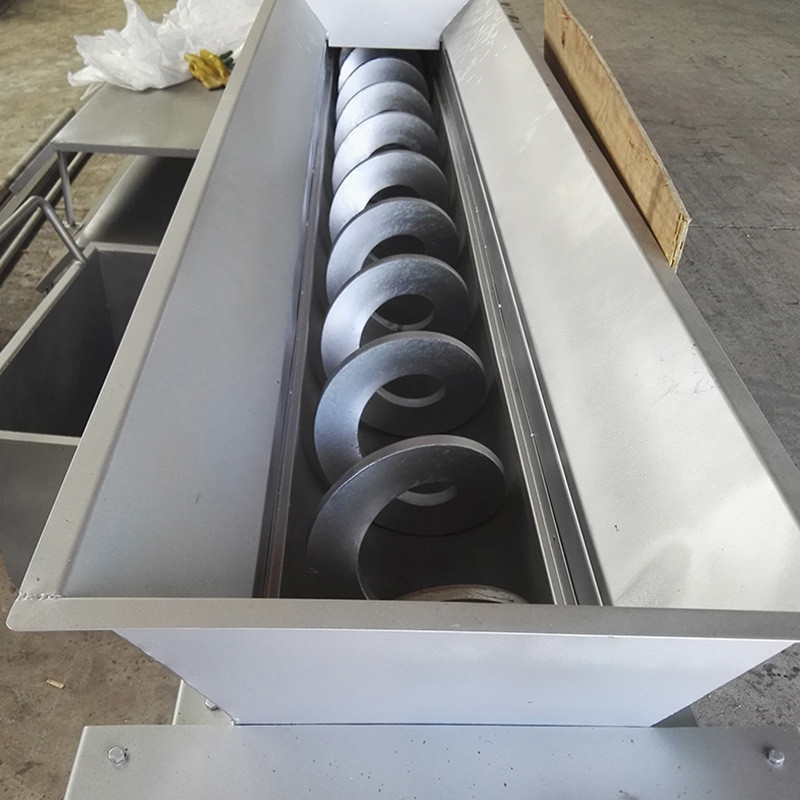

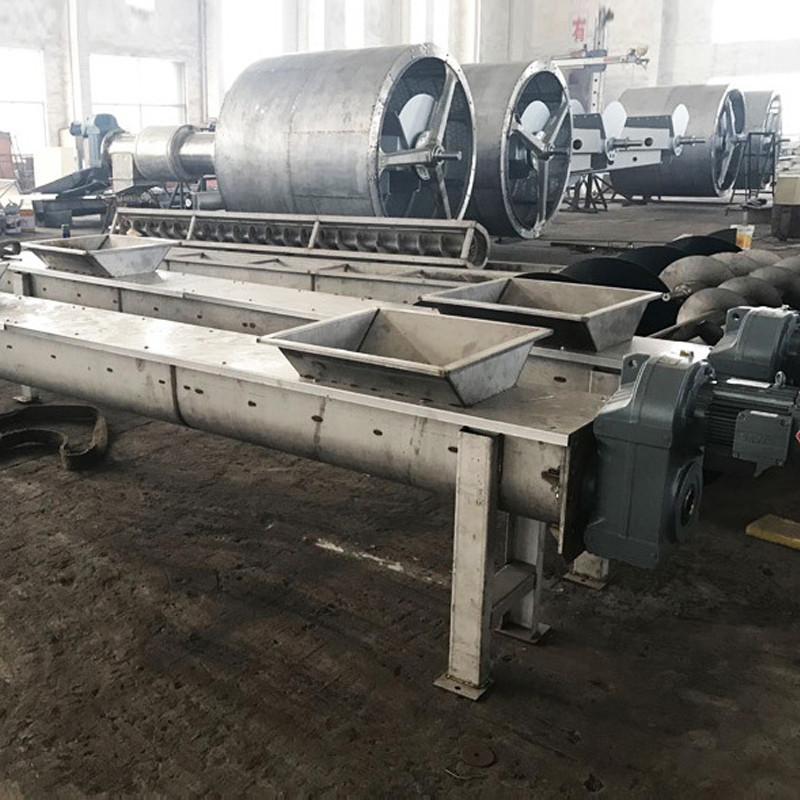

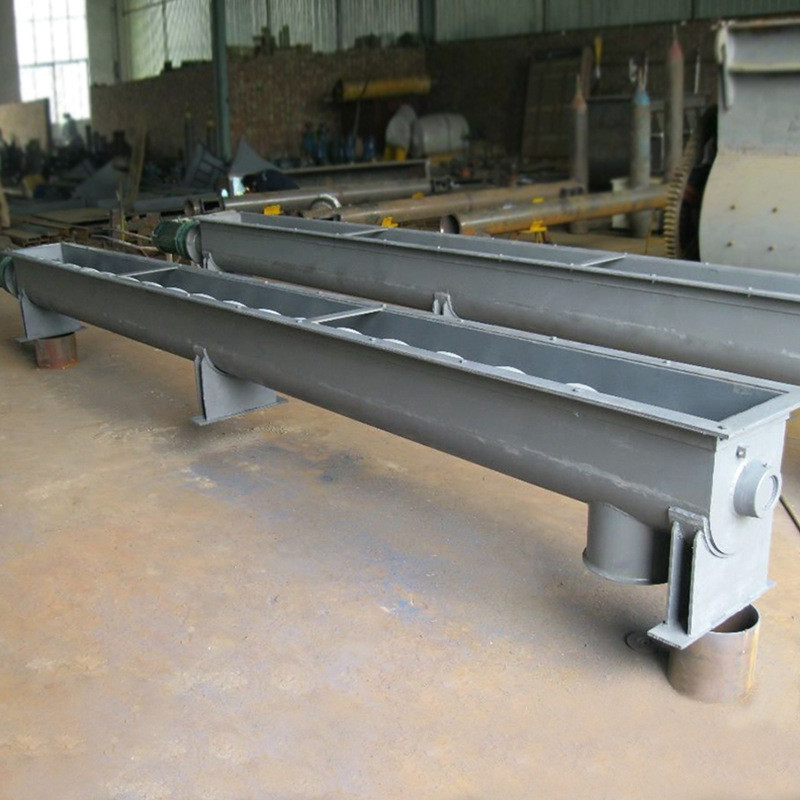

Реальное изображение
