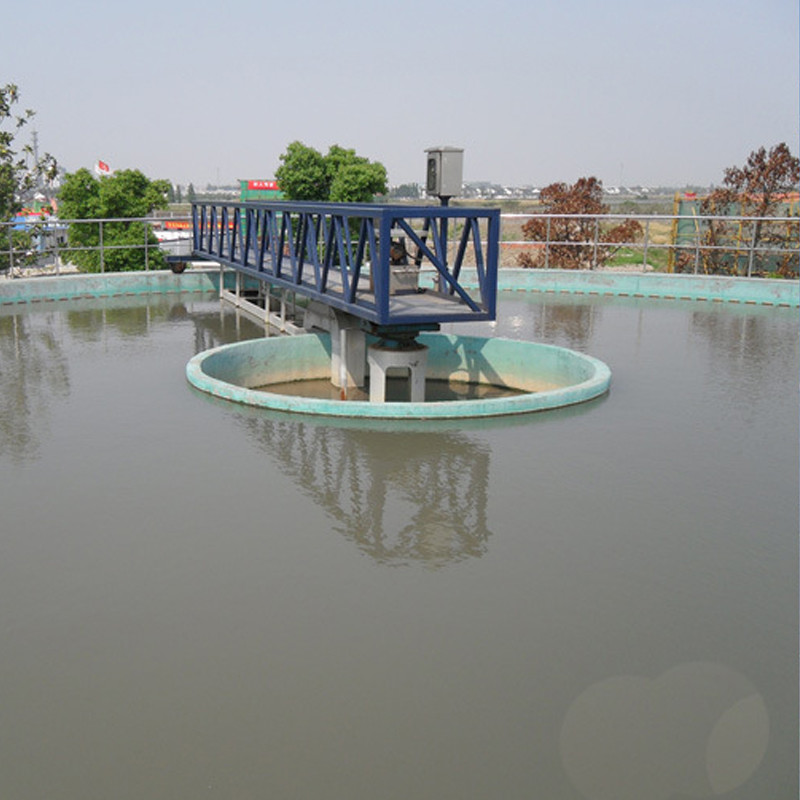

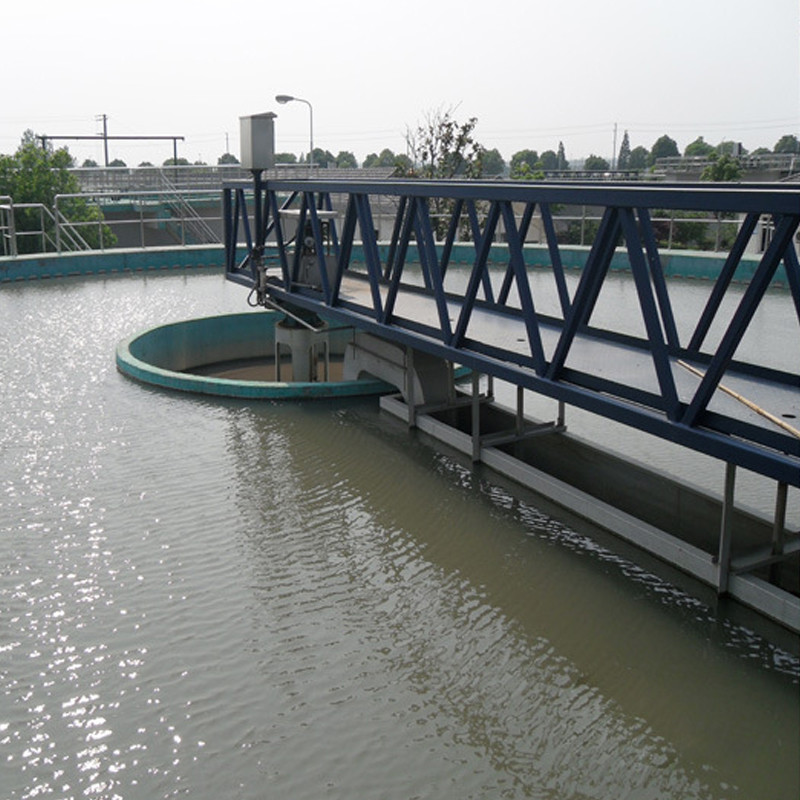

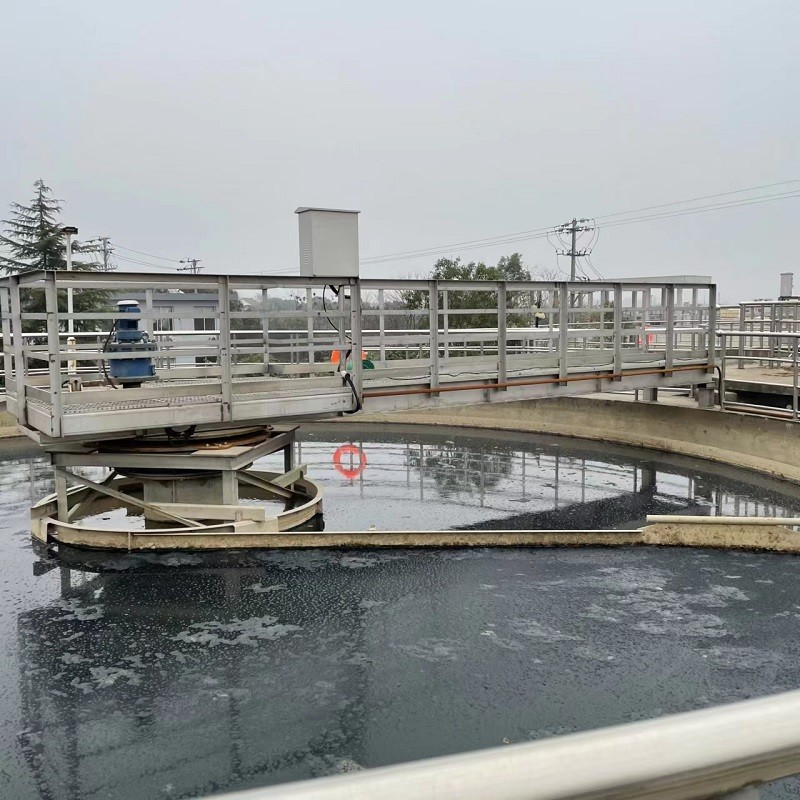

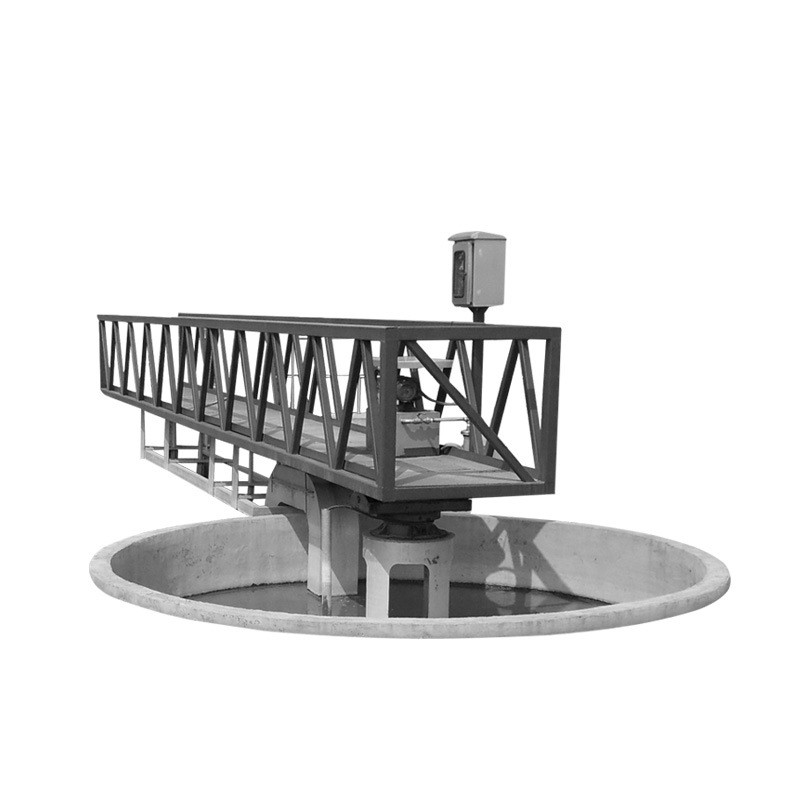

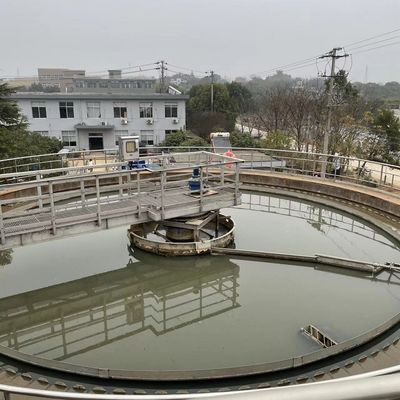

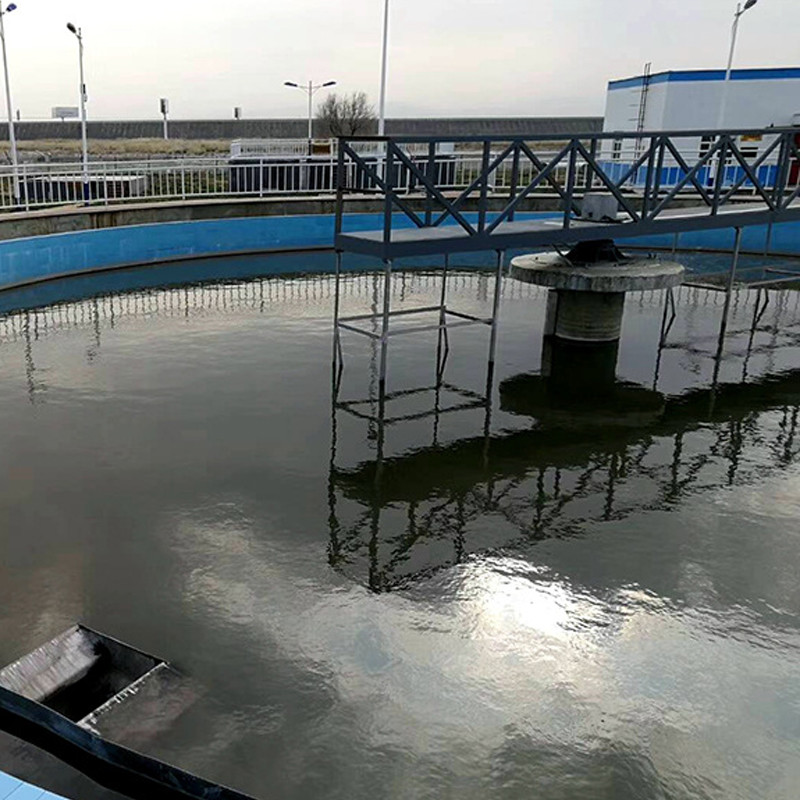

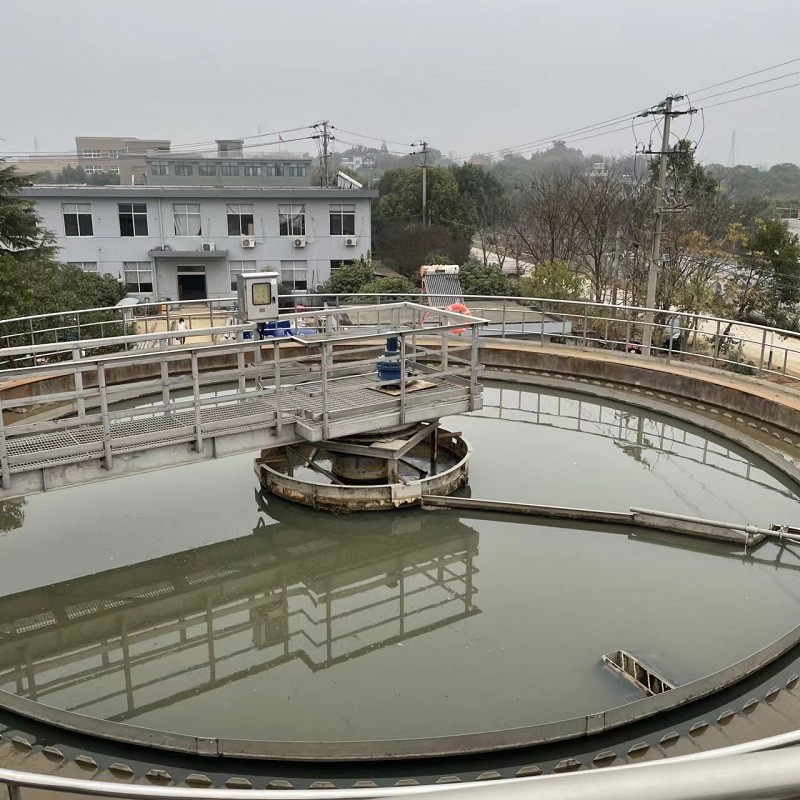

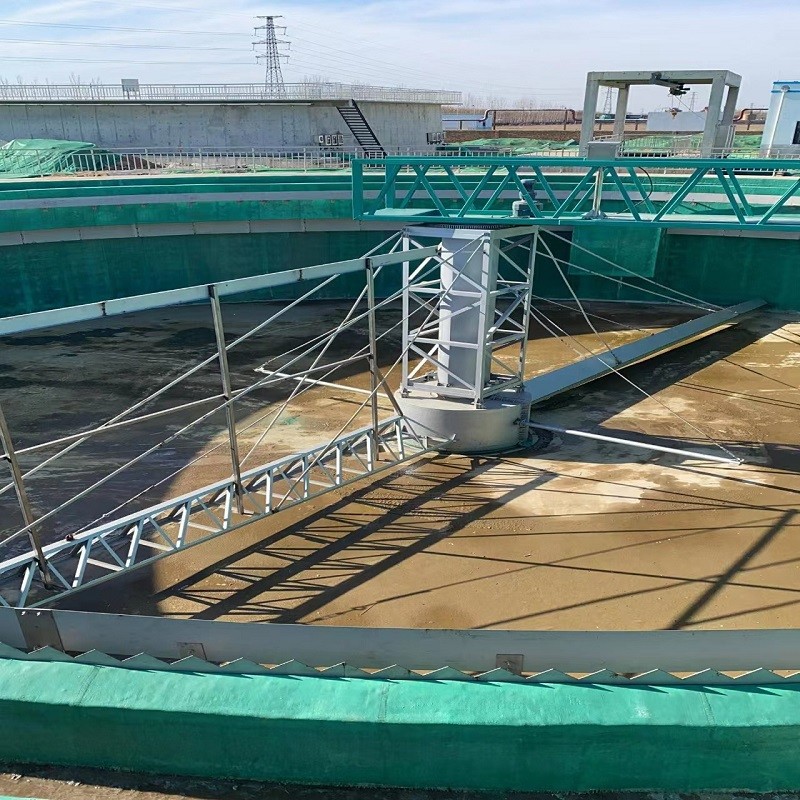

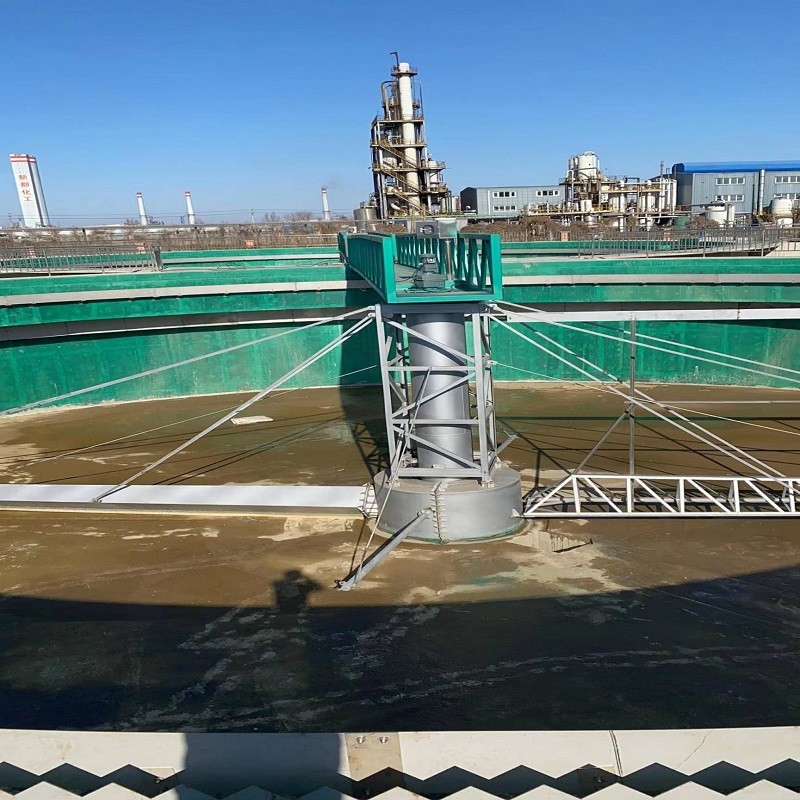

Оборудование обработки шуги танка седиментирования изготовителя шабера грязи привода половинного моста нержавеющей стали периферийное
Вся машина главным образом составлена моста половины (полного), задающего усилителя, центральной роторной поддержки, передвижной руки, шабера грязи, снимая прибор, плотина воды и другие стальные структуры. Оборудование широко использовано для выскабливать и извлекать шугу от больших и среднего размера танков седиментирования радиальной подачи. Структура центральный подстенок, периферийная передача, и прибор удаления шлачки.
В то же время, оборудование также идеальное сливное оборудование шуги с замечательным энергосберегающим влиянием и удобным ежедневным обслуживанием.
Принцип деятельности
Шабер грязи привода половинного моста периферийный: подачи нечистот вне равномерно от входящей трубы в центре бассейна к периферии в радиальном образе после диффузии через цилиндр диверсии. Приостанавливанная шуга депозирована на дне бассейна после седиментирования. Супернатант discharged от танка через плиту плотины переполнения, и шуга выскоблена от периферии бассейна к центральному грязевику шуги через плиту шабера. Шуга discharged от бассейна через отводный штуцер шуги в зависимости от давления воды в бассейне.
Характеристики продукта
1. Большие перерабатывающие мощности могут сохранить площадь пола.
2. Оборудованию только нужен один мотор, который сохраняет энергию и потребление электроэнергии.
3. Концентрация шуги которую можно выскоблить высока и влияние разрядки шуги хороши.
4. Шабер имеет простую структуру, безопасную и надежную деятельность и удобное обслуживание.
5. хорошая приспособляемостьь, легкая для того чтобы осуществить полноавтоматический контроль.
Описание заказа
1. Пожалуйста покажите снимая прибор, плита плотины выхода, дефлектор шлачки и танк выхода требуйте;
2. покажите требования к материала, анти--корозии, мотора и редуктора оборудования;
3. Приказывая, пожалуйста обеспечьте рисовать процесса гражданского строительства бассейна и показать детальные размеры.
Параметр
| Номер модели/параметры | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Диаметр Φ бассейна (m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Глубокая глубина h бассейна (m) | 3.5~4.5 (согласно требованиям к потребителя) | |||||||||
| Глубина воды H2 стороны бассейна (m) | 3.0~4.0 (согласно требованиям к потребителя) | |||||||||
| Вокруг линейной скорости v (m/min) | 2.0~3.0 | |||||||||
| Идя размеры колеса (mm) | Φ400x120 | Φ120x450 | ||||||||
| сила мотора n (KW) | 0,37 | 0,55 | 0,75 | |||||||
| размер установки (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Согласно требованиям к потребителя | |||||||||
| H3 | Согласно требованиям к потребителя | |||||||||
| L | Согласно требованиям к потребителя | |||||||||
| Вокруг давления P1 колеса (KN) | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Вертикальная нагрузка центральной платформы P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Разбивочная нагрузка разбивочной нагрузки P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 |
|
