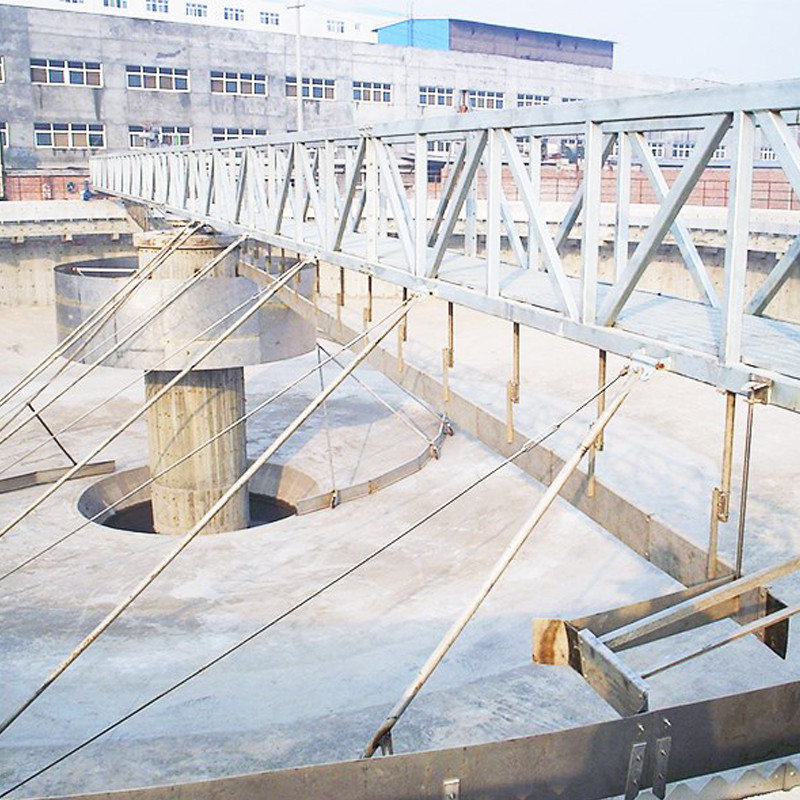

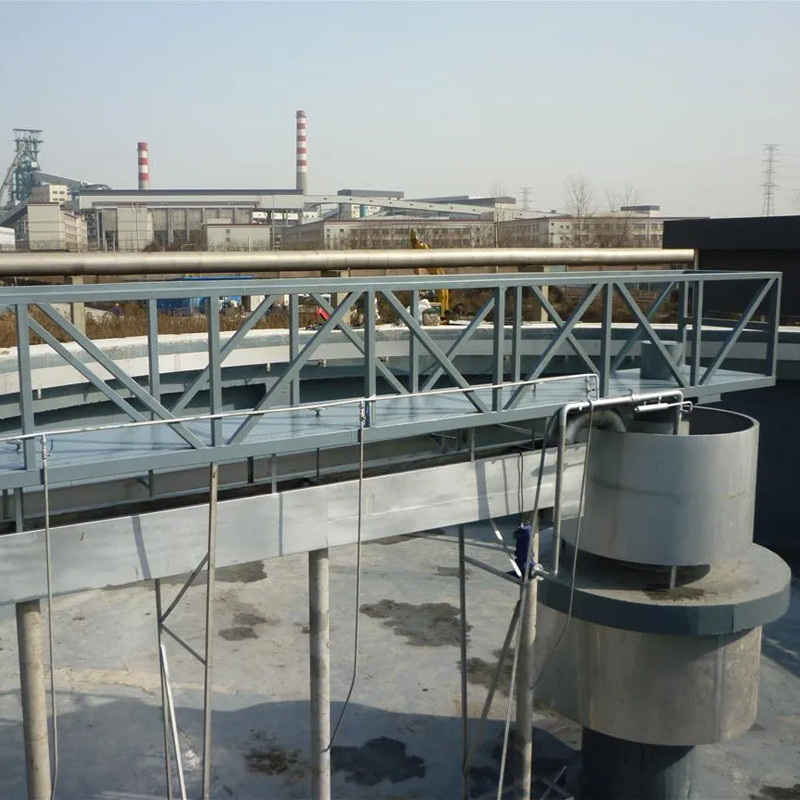

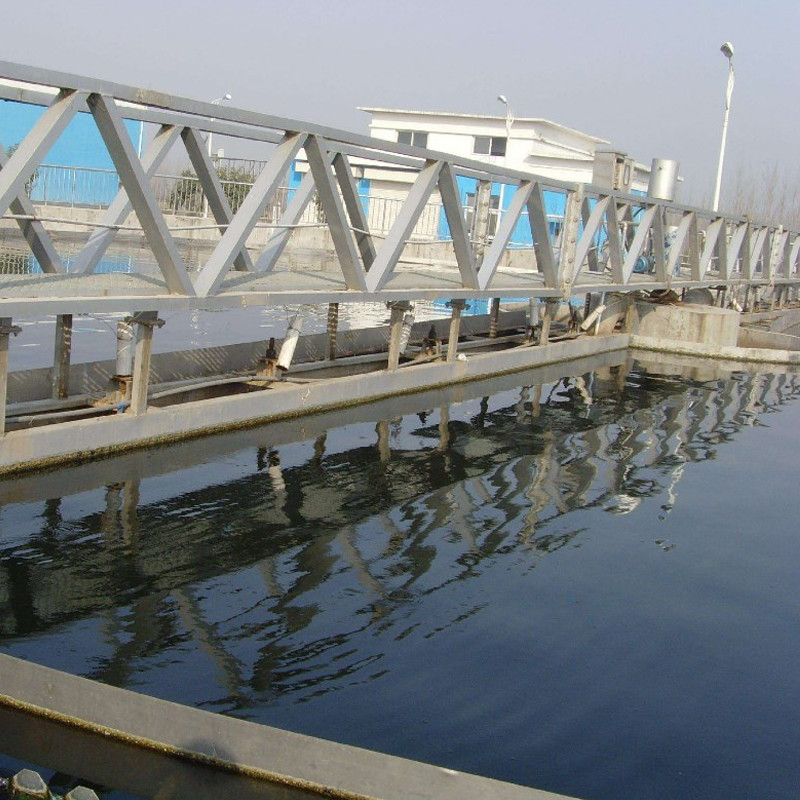

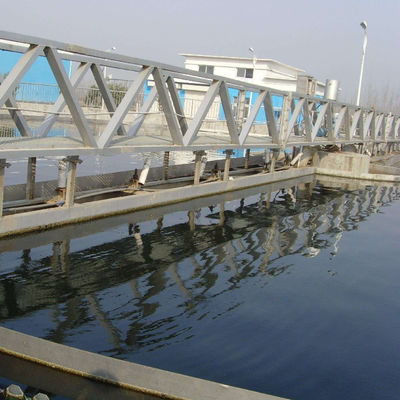

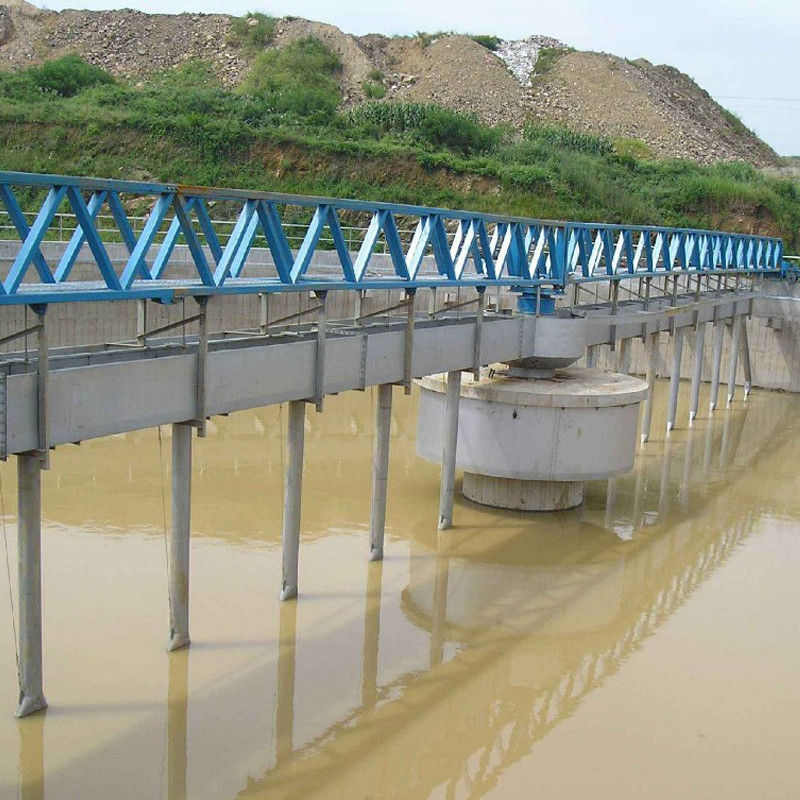

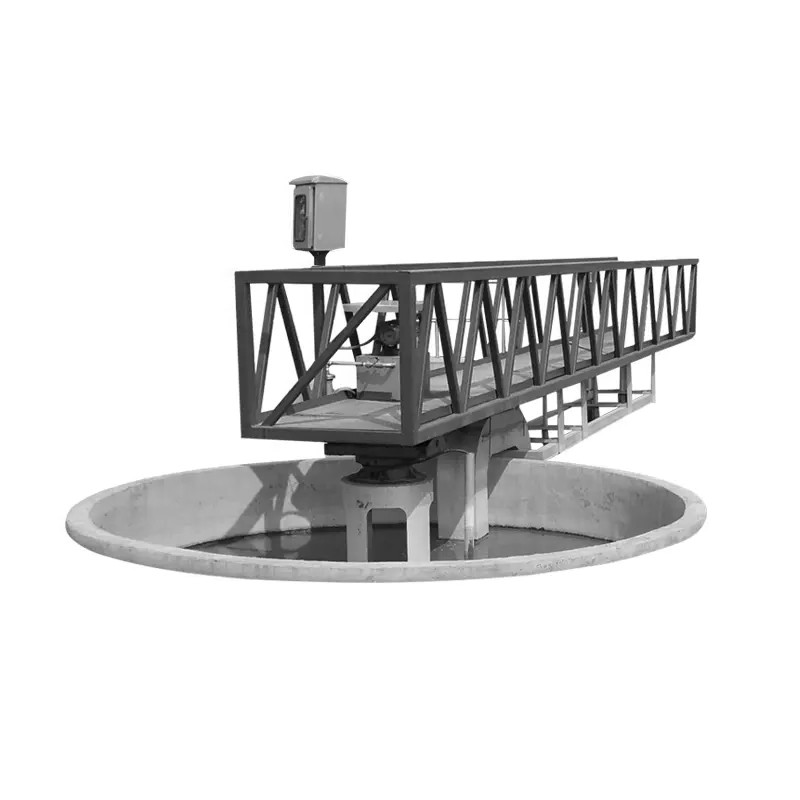

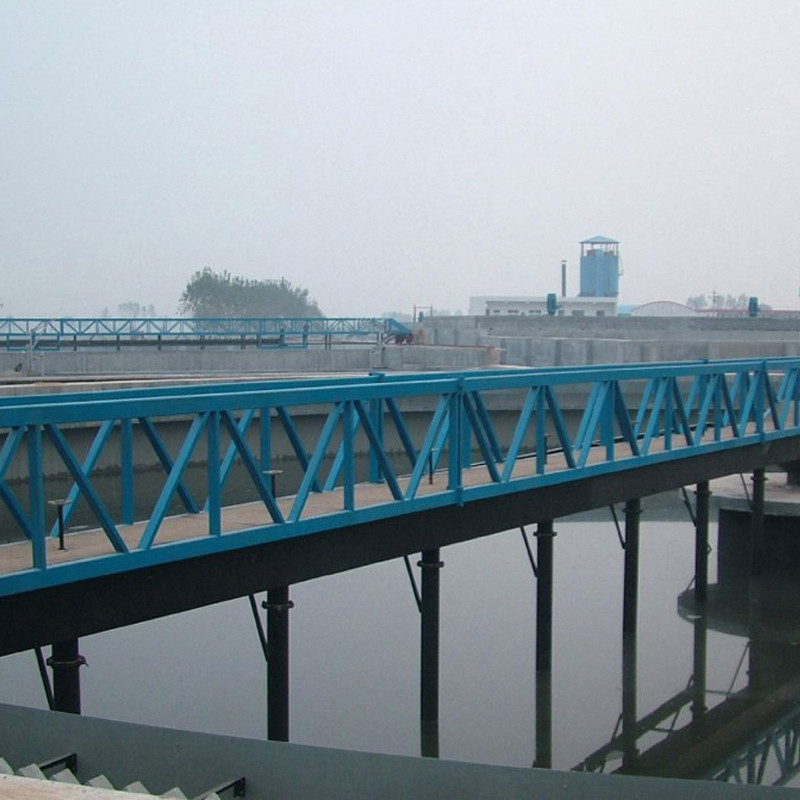

изготовитель шабера грязи танка воздушной флотации машины шабера шуги стиля моста нержавеющей стали 304
Периферийная машина всасывания шуги привода главным образом составлена работая моста (включая дорожка и эскалатор), управляет прибором, танком шуги собирая, прибором всасывания шуги, вакуумом нагнетая и системой повреждения сифона, роторным механизмом отладки, собранием шабера, снимая механизм, собрание ведра шлака, щетка чистки плотины, шкаф контроля, совсем соединяясь крепежные детали, запасные части, etc.
Принцип деятельности
Периферийные шабер шуги и машина всасывания выскабливают и собирают шугу к танку центральной шуги собирая шабером через привод торможения и передаче компонента подвеса, и разрядки шуга из танка гидростатическим давлением или насосом. Средняя разрядка входа и шуги воды принята, а окружающий дренаж принят для обеспечения равномерной подачи воды. Принята разрядка шуги всасывания собственной личности с жидкостной ровной разницей, и обеспечена шлачка выскабливая и discharging прибор и прибор предохранения от перегрузки.
Характеристики продукта
1. Работая мост принимает структуру ферменной конструкции, которая проста, стабилизирована и прочна.
2. Обслуживание просто и удобно, и эксплуатационные расходы низки.
3. Много вариантов для редуктора передачи: вал установленный, простой и компактная текстура, удобное обслуживание; Cycloidal редуктор колеса штыря дешев и имеет высокий кпд передачи.
4. согласно потребностям потребителя, идя поверхность колеса можно сделать проектировать резиновое колесо (стандартную конфигурацию), стальное колесо, колесо нейлона и полиуретан.
5. шабер шуги высокой эффективности логарифмический спиральный обеспечивает надежность собрания шуги.
6. Электрические детали на открытом воздухе тип, безопасны и надежны, и могут быть проконтролированы случайно и удаленно.
7. Периферийное оборудование шабера грязи можно изготовить согласно размеру потребителя специфическому. Части в контакте с водой могут быть сделаны из нержавеющей стали.
Применение
Периферийный шабер грязи привода можно широко использовать в проектах очистки сточных вод в городах, химикате, ткани, металлургии и других индустриях. Общего назначения модель имеет преимущества разумной структуры, высокой эффективности, удобной эксплуатации и техническое обслуживание, и идеальный проект очистки сточных вод.
Параметры продукта
|
Параметр/модель WidthΦ бассейна (m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Глубокая глубина h бассейна (m) | 3.5~4.5 (согласно требованиям к потребителя) | |||||||||
| Глубина воды H2 стороны бассейна (m) | 3.0~4.0 (согласно требованиям к потребителя) | |||||||||
| Вокруг линейной скорости v (m/min) | 1.8~2.2 | |||||||||
| Идя размеры колеса (mm) | 400x120 | 420x150 | ||||||||
| Сила мотора n (KW) | 0,37 | 0,55 | 0,75 | |||||||
| Размер установки (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Согласно требованиям к потребителя | |||||||||
| H3 | Согласно требованиям к потребителя | |||||||||
| L | Согласно требованиям к потребителя | |||||||||
| Вокруг давления P1 колеса (KN) | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Вертикальная нагрузка центральной платформы P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Разбивочная нагрузка разбивочной нагрузки P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
