Шабер шуги цепной плиты изготовителя шабера грязи тракции нержавеющей стали цепной для танка седиментирования

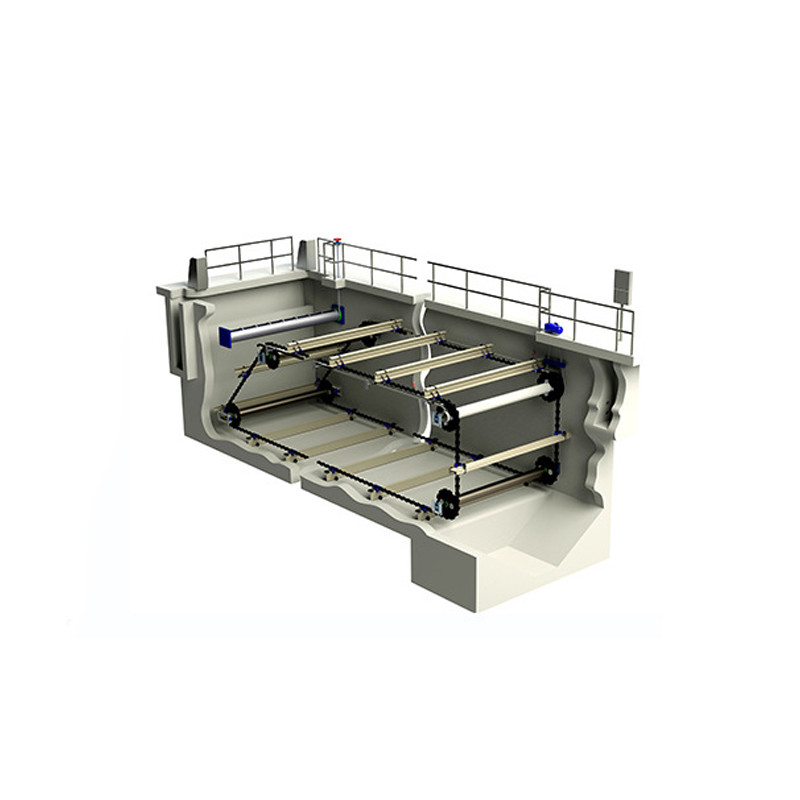

Цепной тип шабер грязи главным образом использован для того чтобы выскоблить и извлечь седимент на дне горизонтального (прямоугольного) танка седиментирования, особенно танк седиментирования, разделитель масла, основной танк седиментирования и другие прямоугольные танки в проекте очистки сточных вод. Он может также снимать плавая масло и шлачка на жидкостной поверхности. Цепной тип шабер грязи имеет простую структуру, одна машина универсальная, удобная установка, эксплуатация и техническое обслуживание, безопасная и надежная деятельность, etc.
Структурный состав
Шумовка цепной плиты, шабер песка, шабер грязи и шумовка шлака главным образом составлены прибора привода торможения исправленного на том основании, цепи тракции с набором шабера в бассейне, пар ведущей звездочки, напрягая прибора и прибора предохранения от безопасности.
Принцип деятельности

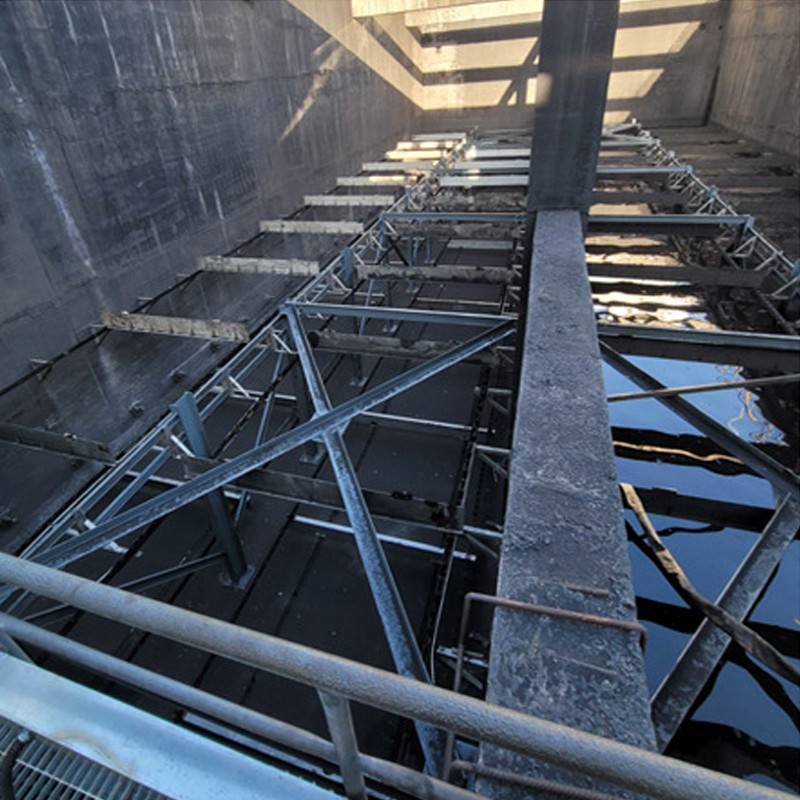

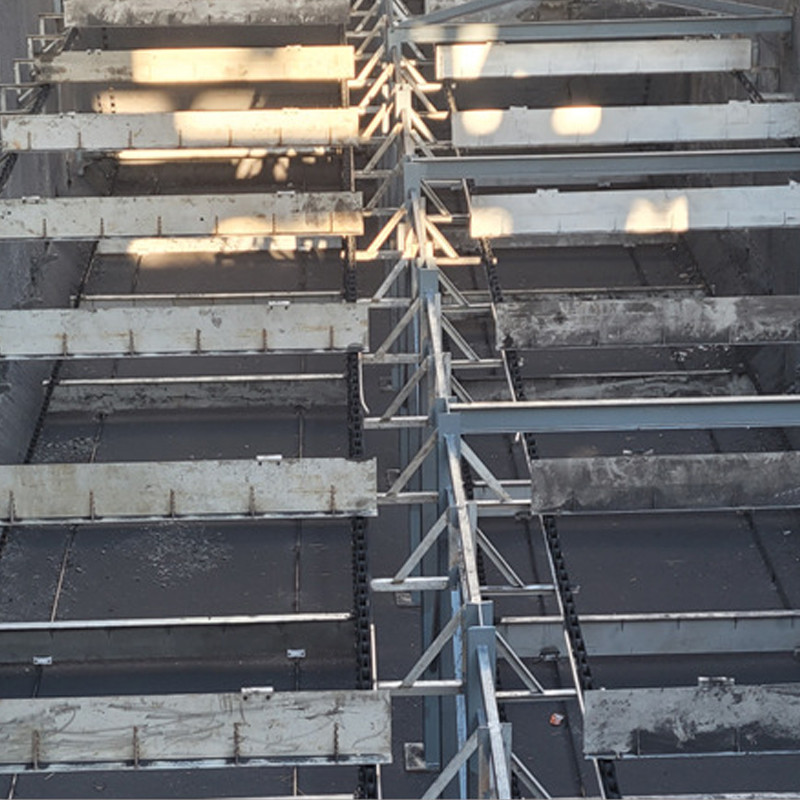

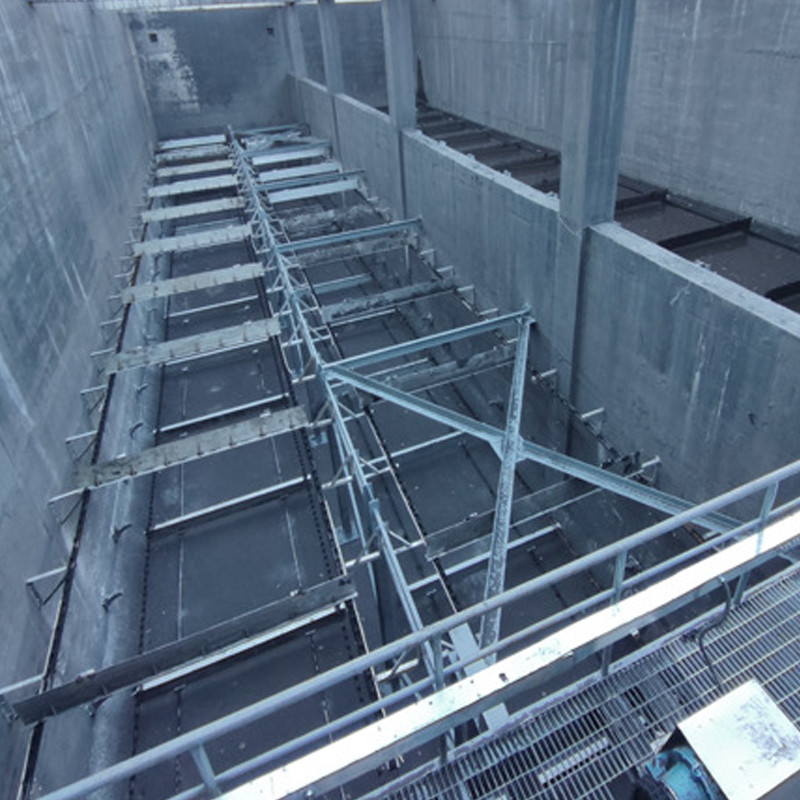

Замедляя прибор привода типа шабера цепной плиты грязи передает силу цепи сопротивления через пары цепного шкива управлять шабером для того чтобы вращать дирекционно и непрерывно вдоль верхних и более низких ведущих брусьев бассейна. Во время деятельности, шабер выскабливает песок на поле бассейна и шугу масла на поверхности бассейна к танку шуги собирая и разрядке отводного штуцера шлака они из бассейна.
Характеристики оборудования
1. Особенная цепь использована для надежной передачи.
2. водоустойчивый подшипник принят, с длинным сроком службы.
3. Структура разумна и деятельность стабилизирована.
Выскабливать 4 песков закончен и эффективен.
5. Двигая скорость шабера умеренна, который имеет меньшую помеху к нечистотам и благоприятен к седиментированию приостанавливанных твердых тел.

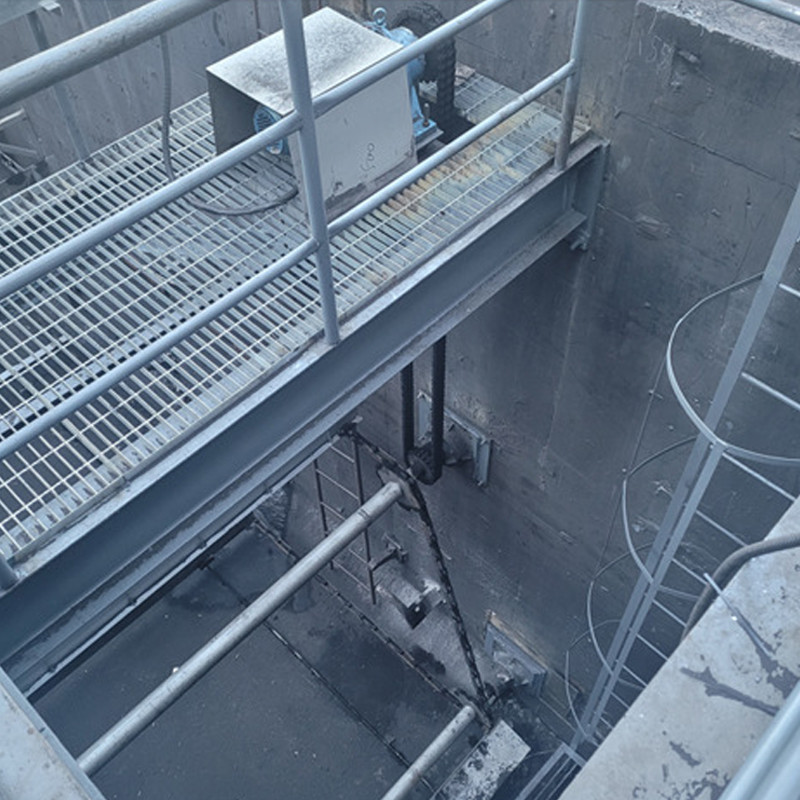

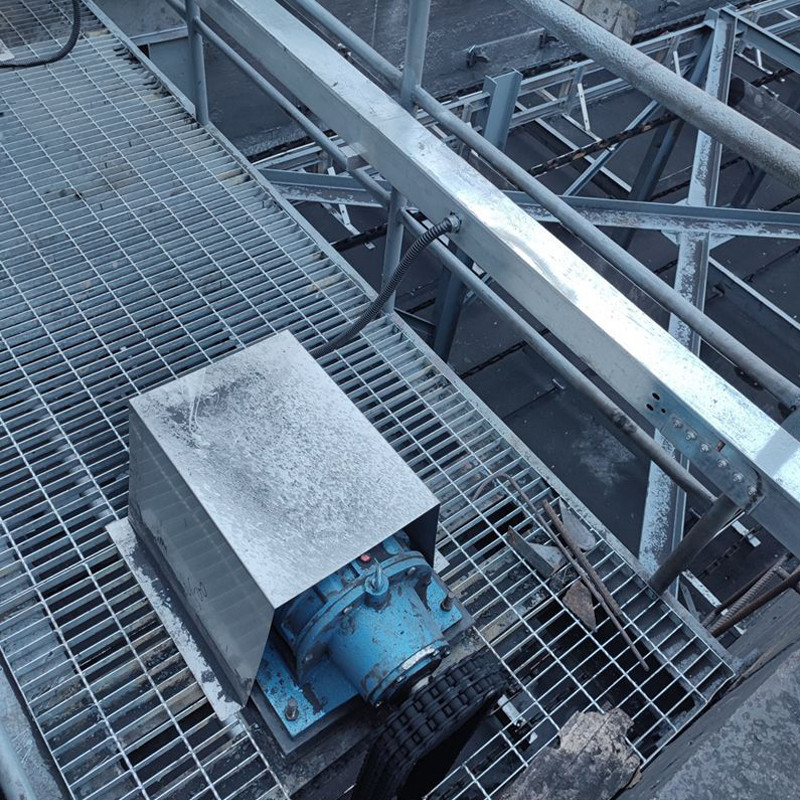

6. Шабер делает непрерывное роторное движение в бассейне без обращать. Прибор привода расположен на платформе на верхней части бассейна, поэтому распределение силы и обслуживание очень просты
7. Его можно также использовать как шумовка шлака без дополнительного механизма.
Параметр
| Номер модели/параметры | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Диаметр Φ бассейна (m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Глубокая глубина h бассейна (m) | 3.5~4.5 (согласно требованиям к потребителя) | |||||||||
| Глубина воды H2 стороны бассейна (m) | 3.0~4.0 (согласно требованиям к потребителя) | |||||||||
| Вокруг линейной скорости v (m/min) | 2.0~3.0 | |||||||||
| Идя размеры колеса (mm) | Φ400x120 | Φ120x450 | ||||||||
| сила мотора n (KW) | 0,37 | 0,55 | 0,75 | |||||||
| размер установки (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Согласно требованиям к потребителя | |||||||||
| H3 | Согласно требованиям к потребителя | |||||||||
| L | Согласно требованиям к потребителя | |||||||||
| Вокруг давления P1 колеса (KN) | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Вертикальная нагрузка центральной платформы P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Разбивочная нагрузка разбивочной нагрузки P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
