Шабер шуги танка седиментирования изготовителя шабера грязи Цеп-плиты завода по обработке нечистот неметаллический цепной
1. Шабер грязи цеп-плиты применим к выскабливать снимать, шлачки и песка прямоугольных танков как танки седиментирования, танки песчинки, разделители масла в нефтеперерабатывающих предприятиях, водоросли или заводы по обработке нечистот.
2. Шабер грязи цеп-плиты должен быть использован совместно с вспомогательными приборами как собирательная труба масла и дренажный клапан грязи для того чтобы отделить нефтяное пятно на поверхности воды и грязи и песок на дне бассейна и завершить начальную обработку очищения.
3. Перед входом танка седиментирования, нечистоты необходимо фильтровать для предотвращения больших плавая объектов от входа.
4. Управленный 2 параллельными цепями, движения шабера грязи шабера в непрерывной прямой линии в бассейне. Скорость деятельности медленна, и помеха к нечистотам небольшая, которые благоприятный к низложению седимента и улучшению способности грязи выскабливая. Круговая деятельность 2 параллельных замкнутых цепочек делает идущее направление верхнего и более низкого изменения цепей естественно, без потребности управлять обратное направление, упрощая процедуру контроля и сохраняя цену. Прибор привода установлен на платформу вверху бассейн, облегчающ ремонт и обслуживание оборудования и электроприборов.
Принцип деятельности

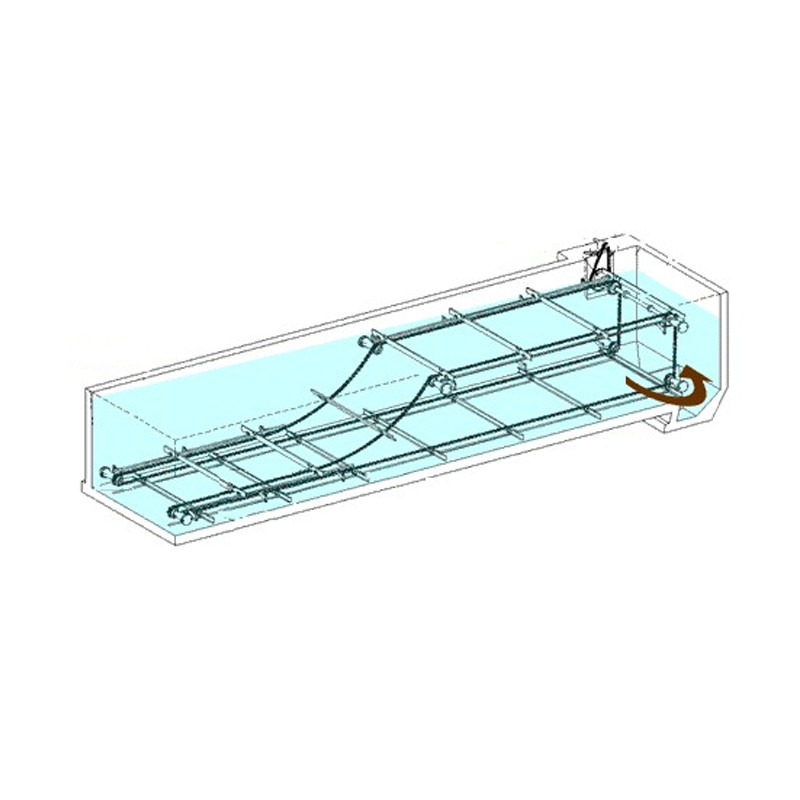

Шабер масла цеп-плиты оборудован с 2 параллельными закрытыми цепями тракции. Он оборудован со множественными шаберами. Под движущей силой прибора привода, цепь и шабер обеспечивают циркуляцию вдоль установки направляющего ролика и ведущего бруса на верхних и более низких сторонах танка седиментирования для того чтобы сформировать, который 4-встали на сторону след. Шабер может двинуть медленно вверх и вниз для того чтобы выскоблить плавая выпарку масла от конца входа воды к собирательной трубе масла на конце входа воды и разрядка он, седимент установил на дне танка выскоблен от конца входа к танку шуги на выводном конце и discharged через выпускной вентиль шуги, таким образом завершающ основное механическое очищение нечистот.
Режимные характеристики
1. Двигая скорость шабера умеренна, который имеет меньшую помеху к нечистотам и благоприятен к седиментированию приостанавливанных твердых тел.
2. Шабер делает непрерывное роторное движение в бассейне, без обращать, и прибор привода расположен на платформе поверхности бассейна, так распределения силы и обслуживание очень просто.
3. Его можно также использовать как шумовка без дополнительного механизма.
Параметр
| Номер модели/параметры | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Диаметр Φ бассейна (m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Глубокая глубина h бассейна (m) | 3.5~4.5 (согласно требованиям к потребителя) | |||||||||
| Глубина воды H2 стороны бассейна (m) | 3.0~4.0 (согласно требованиям к потребителя) | |||||||||
| Вокруг линейной скорости v (m/min) | 2.0~3.0 | |||||||||
| Идя размеры колеса (mm) | Φ400x120 | Φ120x450 | ||||||||
| сила мотора n (KW) | 0,37 | 0,55 | 0,75 | |||||||
| размер установки (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Согласно требованиям к потребителя | |||||||||
| H3 | Согласно требованиям к потребителя | |||||||||
| L | Согласно требованиям к потребителя | |||||||||
| Вокруг давления P1 колеса (KN) | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Вертикальная нагрузка центральной платформы P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Разбивочная нагрузка разбивочной нагрузки P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
