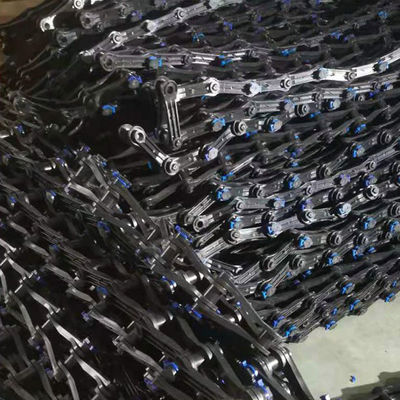

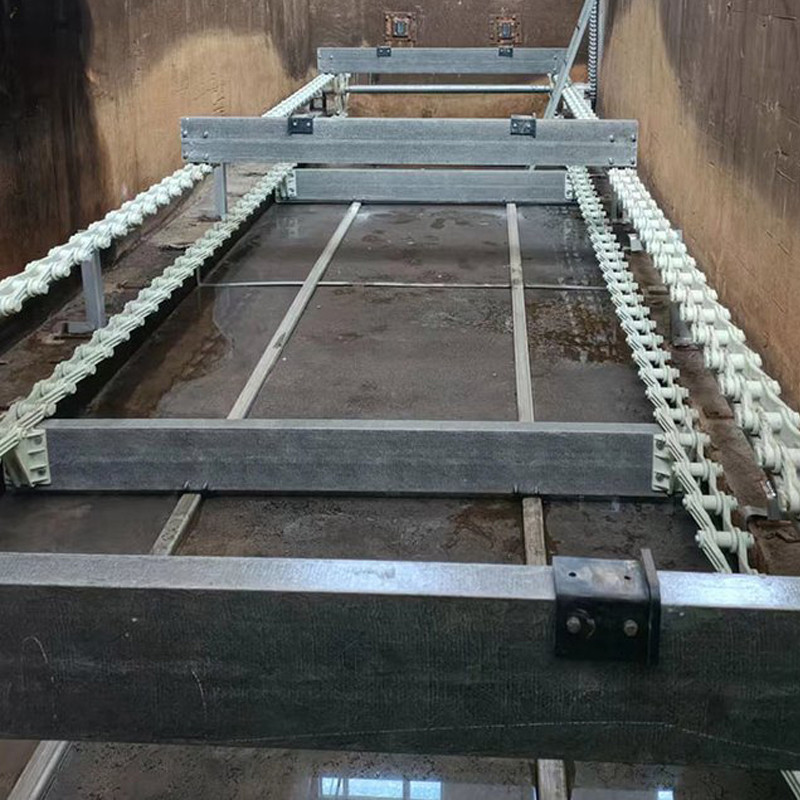

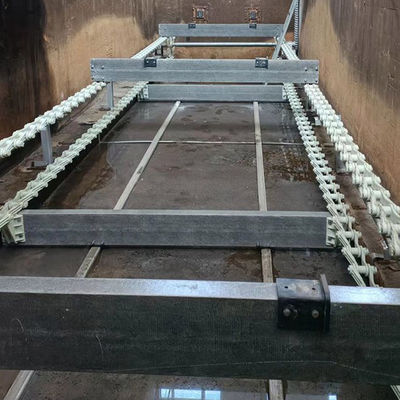

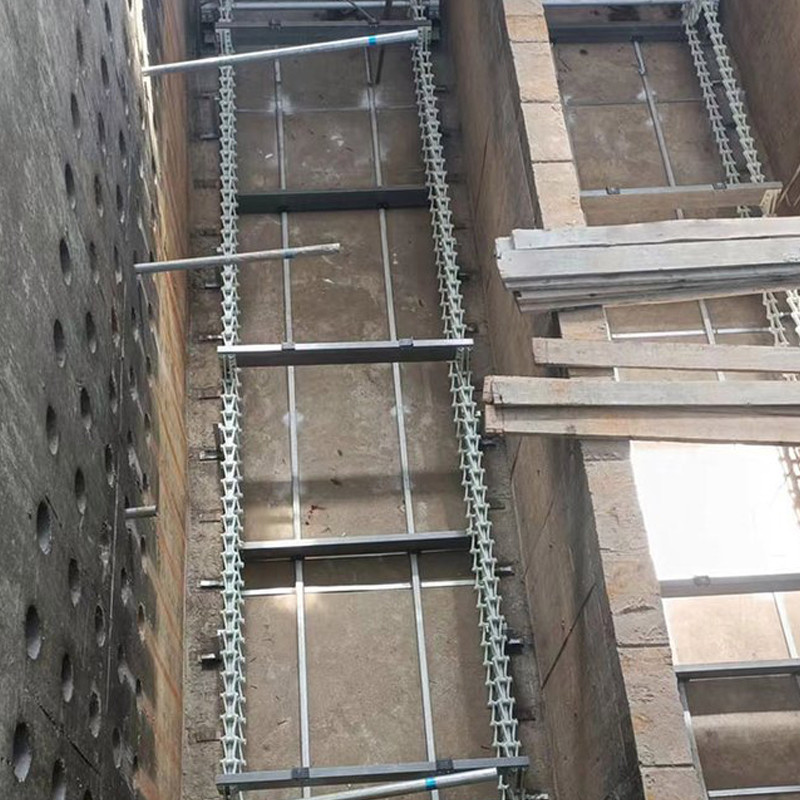

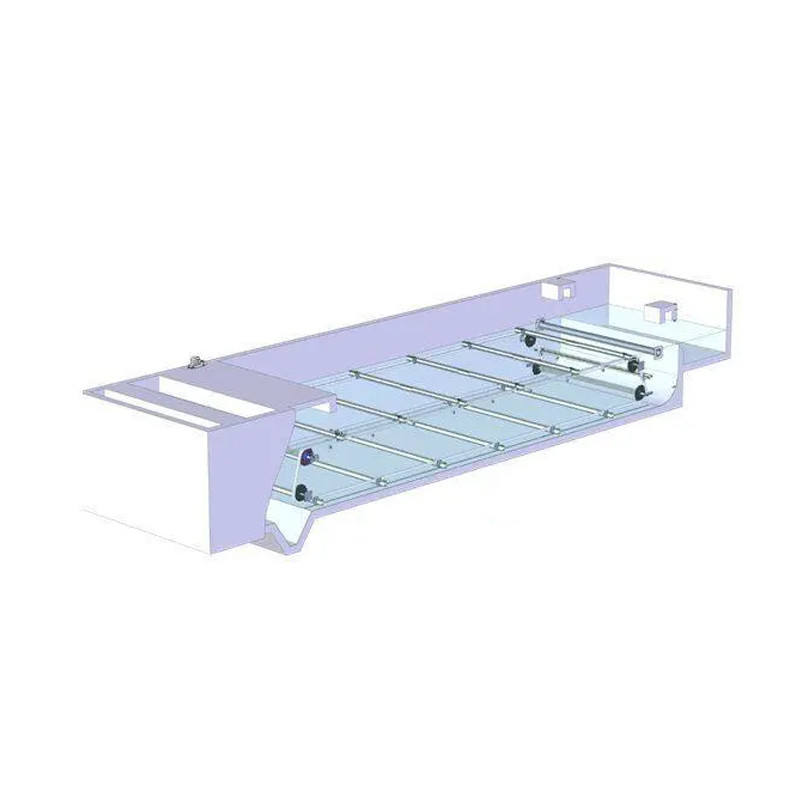

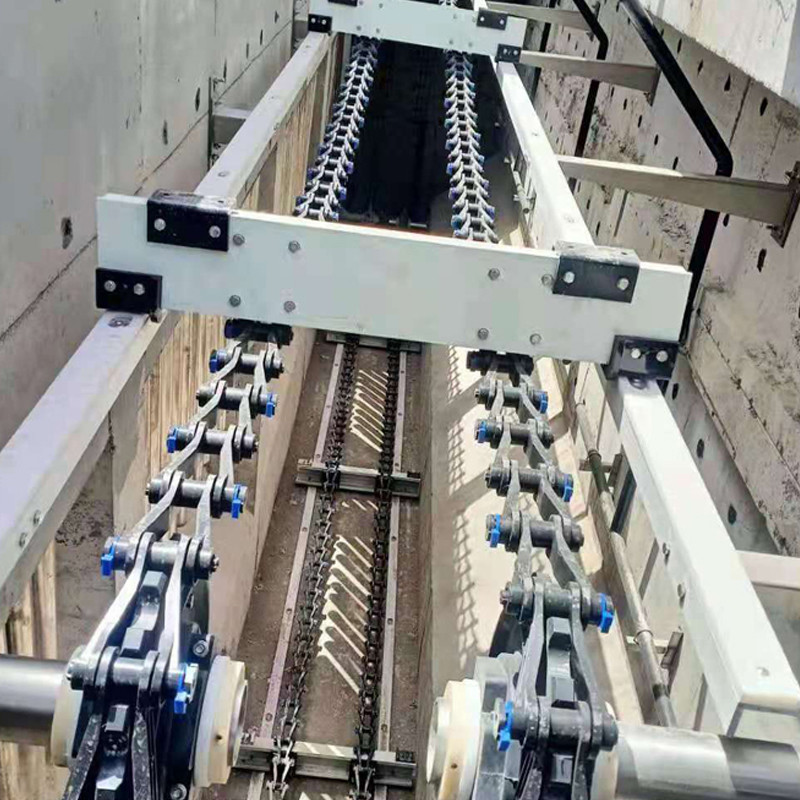

прямоугольный шабер шлака цепной плиты изготовителя шабера шуги танка седиментирования шуги неметаллический
Цепной шабер вид приостанавливанного desilting оборудования, которое соответствующее для удаления шуги от круглого первичного танка седиментирования, вторичного танка седиментирования и танка концентрации в проекте водоочистки. Танк седиментирования конкретной или стальной структуры, дно танка немножко конусовидно, и центр дна танка ведро разрядки шуги соединенное с отводным штуцером шуги. Работая мост конкретной или стальной структуры. Это оборудование не включает тело бассейна и работая мост. Потребитель может разрешить его самостоятельно. Наша фабрика может конструировать и изготовить тело бассейна стальной структуры и работая мост для потребителя. Шабер составлен рамки грабл, вертикального прибора привода вала и над предохранительным устройством вращающего момента.
Принцип деятельности
Шабер шлачки снимает жидкостная поверхность от центра бассейна к периферии бассейна и собирает шлачку в зоне шабера шарнира главный двигатель двигает к снимая ведру вокруг бассейна, царапинах к снимая ведру через шарнир выскабливая грабл, и разрядках к снаружи бассейна.
Параметр
| Номер модели/параметры | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Диаметр Φ бассейна (m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Глубокая глубина h бассейна (m) | 3.5~4.5 (согласно требованиям к потребителя) | |||||||||
| Глубина воды H2 стороны бассейна (m) | 3.0~4.0 (согласно требованиям к потребителя) | |||||||||
| Вокруг линейной скорости v (m/min) | 2.0~3.0 | |||||||||
| Идя размеры колеса (mm) | Φ400x120 | Φ120x450 | ||||||||
| сила мотора n (KW) | 0,37 | 0,55 | 0,75 | |||||||
| размер установки (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Согласно требованиям к потребителя | |||||||||
| H3 | Согласно требованиям к потребителя | |||||||||
| L | Согласно требованиям к потребителя | |||||||||
| Вокруг давления P1 колеса (KN) | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Вертикальная нагрузка центральной платформы P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Разбивочная нагрузка разбивочной нагрузки P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
